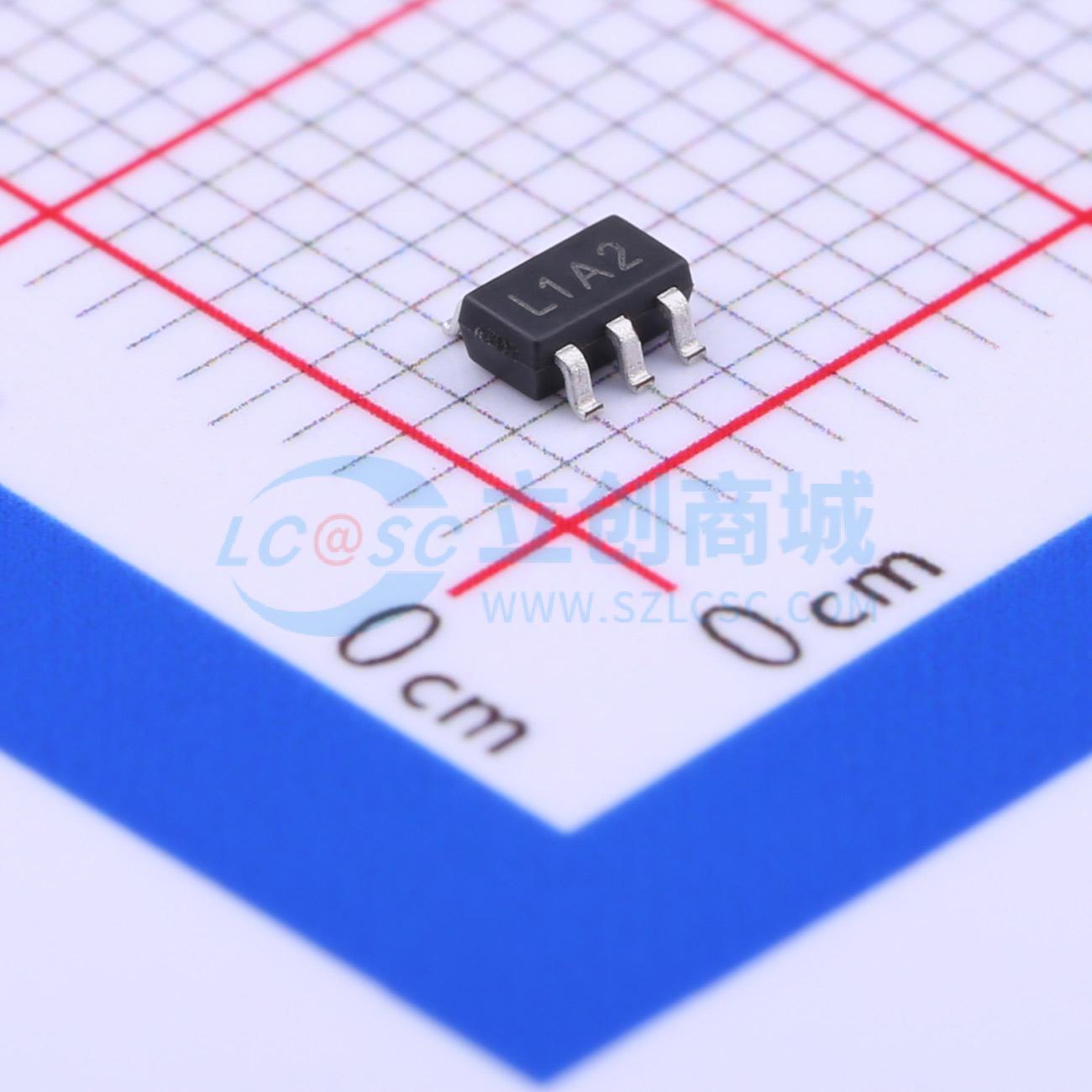

APL3511ABI-TRG
APL3511ABI-TRG
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL3511ABI-TRG
- 商品编号
- C351146
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 70mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
APL3510/1系列电源开关专为USB应用设计。70mΩ的N沟道MOSFET电源开关满足USB规范的电压降要求。
保护功能包括限流保护、短路保护和过温保护。该器件在电流限制阈值水平下限制输出电流。当Vout低于Vin - 1V时，器件将电流限制在一个较低且安全的水平。过温保护在短路或过载条件下将结温限制在140°C以下。其他功能还包括一个去抖动的OCB输出以指示故障状态，以及一个使能输入以启用或禁用器件。
商品特性
- 70mΩ（MSOP-8）高边MOSFET
- 宽电源电压范围：2.7V至5.5V
- 限流和短路保护
- 过温保护
- 故障指示输出
- 使能输入
- UL认证-文件号E328191，Nemko IEC/EN60950-1 CB方案认证，编号85153，TUV IEC/EN60950-1认证，编号44 780 16 406748-014，无铅和绿色器件可用（符合RoHS标准）
应用领域
- 笔记本电脑和台式机
- USB端口高侧电源保护开关
