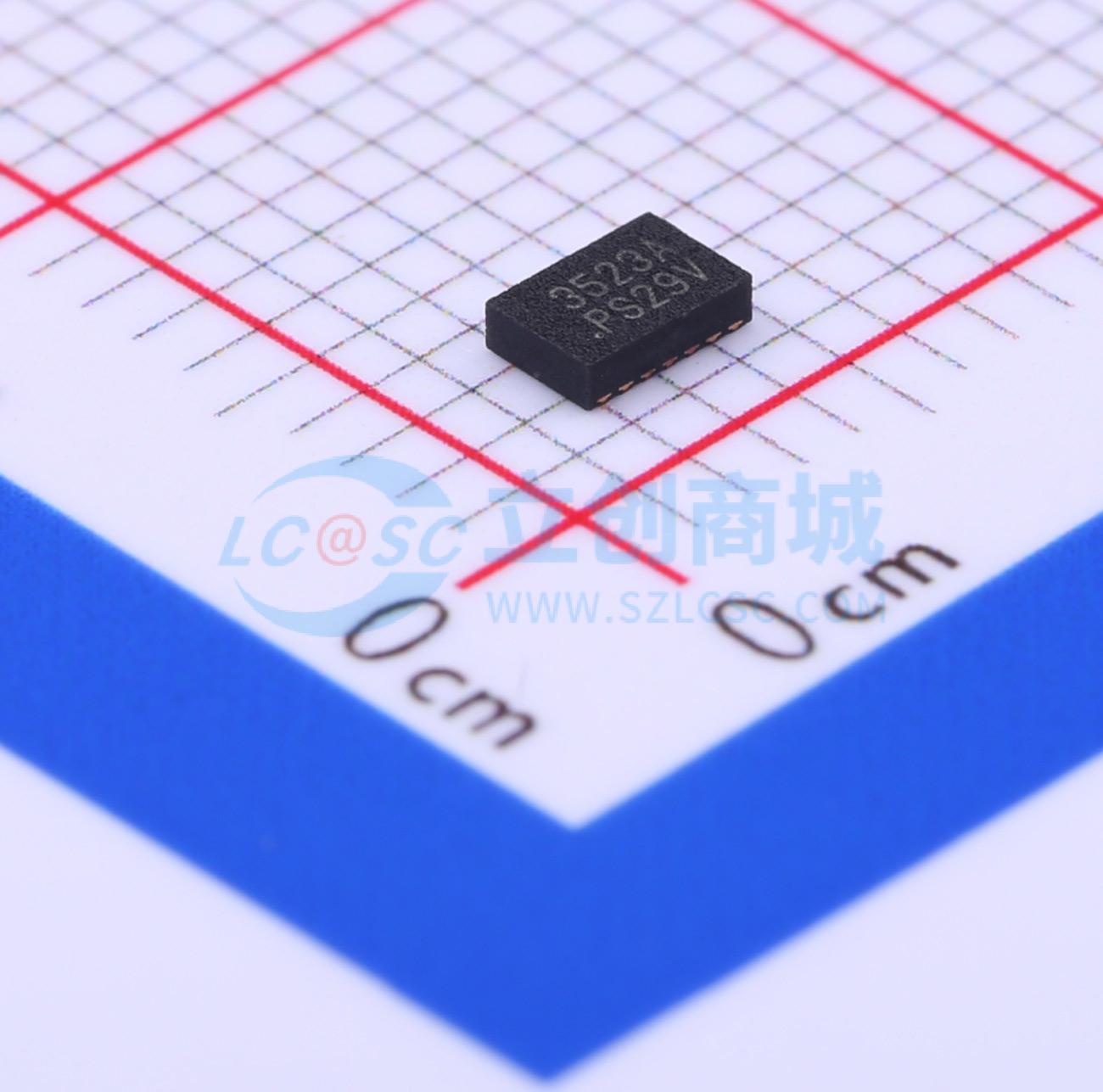

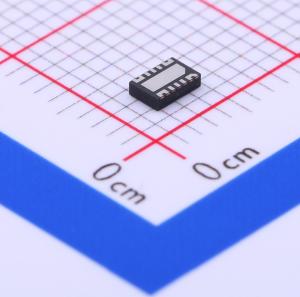

温馨提醒：图片仅供参考，商品以实物为准
APL3523AQBI-TRG
停产 超低导通电阻、带软启动功能的6A双路负载开关
- 描述
- APL3523A是一款具有超低导通电阻的双路电源分配开关，具备外部软启动控制功能。它集成了两个N沟道MOSFET，每个MOSFET可提供6A的连续负载电流。该器件集成了过温保护功能
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL3523AQBI-TRG
- 商品编号
- C351150
- 商品封装
- WSON-14-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 800mV~5.5V | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP) |
商品概述
APL3523A是一款具有超低导通电阻的双电源分配开关，带有外部软启动控制。它集成了两个N沟道MOSFET，每个可以提供6A的连续负载电流。该设备集成了过温保护。当结温超过160°C时，过温保护功能会关闭N沟道MOSFET电源开关，并且当温度下降40°C时，电源开关将自动开启。该设备采用无铅TDFN2x3-14封装。
商品特性
- 每通道16mΩ（典型值）导通电阻
- 通过外部电容可编程的6A连续电流软启动时间
- 宽输入电压范围 (VIN)：0.8V 至 5.5V
- 电源电压范围 (VBIAS)：3V 至 5.5V
- 开关禁用时输出放电
- 开关禁用时反向电流阻断
- 过温保护
- 使能输入，无铅和环保设备可用（符合RoHS标准）
应用领域
- 笔记本一体式PC
