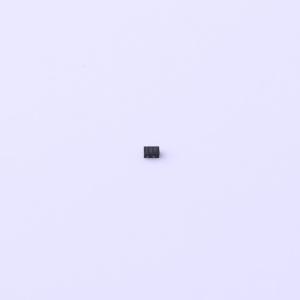

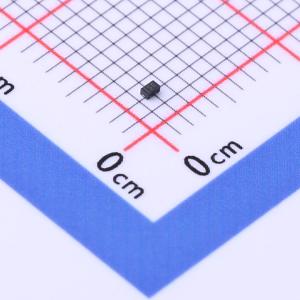

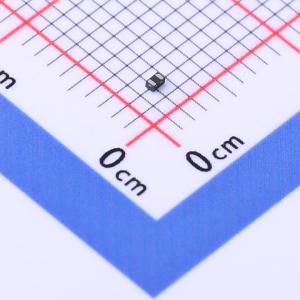

温馨提醒：图片仅供参考，商品以实物为准
ESD54231N-2/TR
双向ESD 5.5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD54231N是一款双向TVS（瞬态电压抑制器）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，可防止这些元件受到ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力影响。ESD54231N可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达8A（8/20 μs）的峰值脉冲电流。ESD54231N采用DFN1006 - 2L封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD54231N-2/TR
- 商品编号
- C2931297
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.1V | |
| 反向电流(Ir) | 1nA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 17.5pF |
商品概述
ESD54231N是一款双向TVS（瞬态电压抑制器）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，可防止这些元件受到ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力影响。 ESD54231N可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达8A（8/20 μs）的峰值脉冲电流。 ESD54231N采用DFN1006 - 2L封装。 标准产品无铅且无卤。
商品特性
- 反向关断电压：最大±5.5 V
- 根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触和空气放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：8A（8/20 μs）
- 电容：典型值C_J = 17.5 pF
- 低泄漏电流：典型值l_R < 1 nA
- 低钳位电压：典型值V_CL = 9.5V
- I_PP = 16A（TLP）
- 固态硅技术
应用领域
- 手机
- 平板电脑
- 笔记本电脑
- 其他便携式设备
- 网络通信设备
