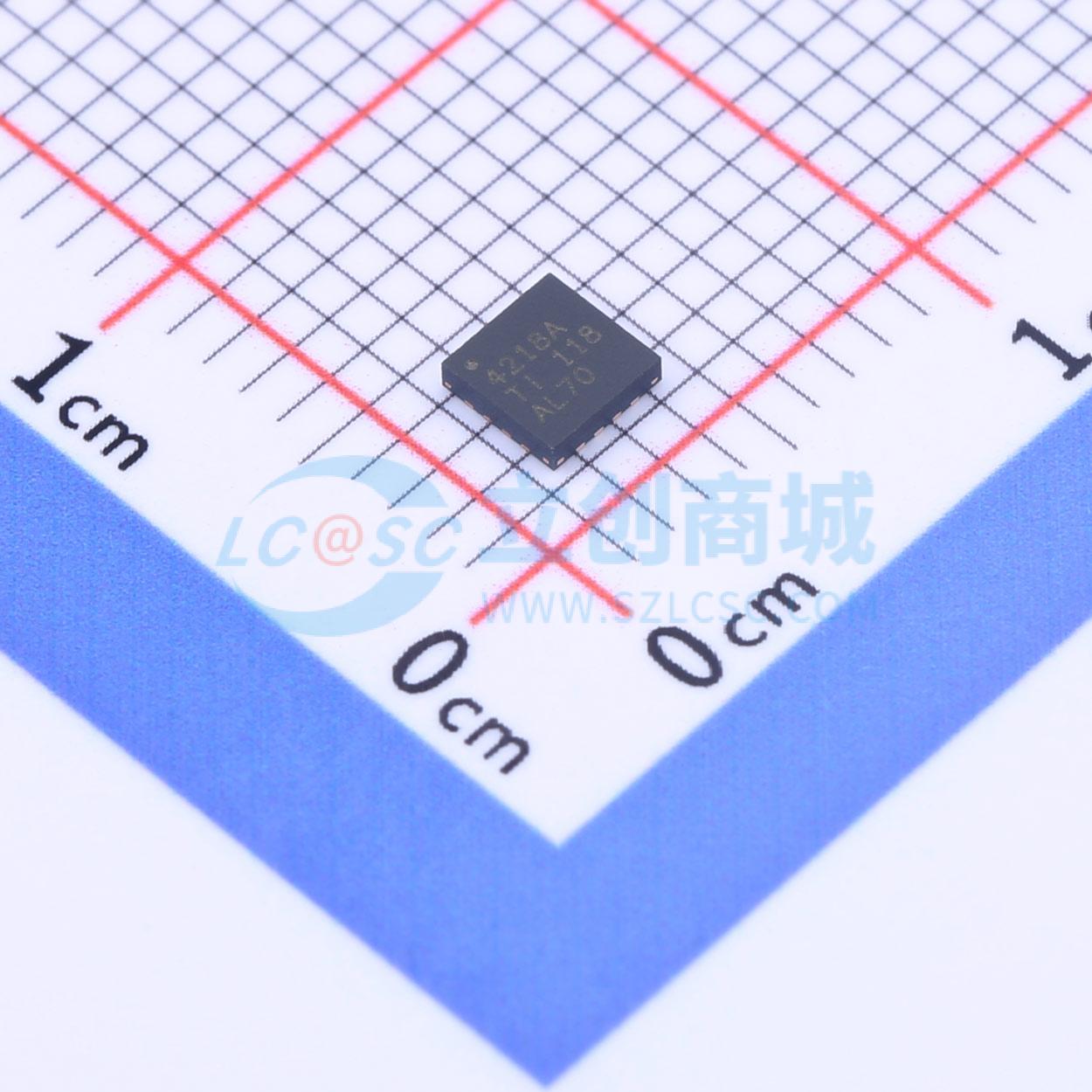

温馨提醒：图片仅供参考，商品以实物为准
TPS54218ARTER
降压型 2A 2.95V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS54218是一款全功能6V、2A同步降压转换器,具有两个集成的MOSFET。该器件通过集成MOSFET实现高效设计,支持外部时钟同步,具有可调软启动和欠压锁定功能。工作温度范围为-40°C至150°C,采用3mm x 3mm 16引脚WQFN封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54218ARTER
- 商品编号
- C2926926
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.95V~6V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 频率同步；逐波限流；可调软启动；过流保护；工作状态指示 |
商品概述
TPS54218 器件是一款全功能 6V、2A 同步降压电流模式转换器，具有两个集成的 MOSFET。TPS54218 器件集成了 MOSFET，通过实施电流模式控制来减少外部组件数量，通过启用高达 2MHz 的开关频率来减小电感尺寸，并借助小型 3 mm × 3 mm 热增强型 QFN 封装尽量减小器件封装尺寸，从而实现小型设计。TPS54218 器件可在整个温度范围内为多种负载提供电压基准 (VREF) 精度达 ±1% 的精确调节。通过集成型 30 mΩ MOSFET 和典型值为 350 μA 的电源电流可使效率得到最大限度提升。通过使用 EN 引脚进入关断模式，关断电源电流可减少至 2 μA。欠压闭锁在内部设定为2.6V，但可通过使能引脚上的电阻网络设定阈值将之提高。输出电压启动斜坡由软启动引脚控制。一个开漏电源正常信号表示输出处于其标称电压值的 93% 至 107% 之内。频率折返和热关断功能在过流情况下保护器件不受损坏。
商品特性
- 两个可在 2A 负载下获得高效率的 30 mΩ (典型值) MOSFET
- 开关频率:200kHz 至 2MHz
- 整个温度范围内的电压基准:0.8V ±1%
- 可与外部时钟同步
- 可调软启动/排序
- 欠压 (UV) 和过压 (OV) 电源正常输出
- 低运行和关断静态电流
- 安全启动至预偏置输出电压
- 逐周期电流限制、过热和频率折返保护
- 工作结温范围:-40℃至150℃
- 耐热增强型 3 mm × 3 mm 16 引脚超薄型四方扁平无引线 (WQFN) 封装
- 使用TPS54218并借助WEBENCH®电源设计器创建定制设计方案
应用领域
- 低电压、高密度电源系统
- 针对高性能DSP、FPGA、ASIC和微处理器的负载点调节
- 宽带、网络互联及光纤通信基础设施
