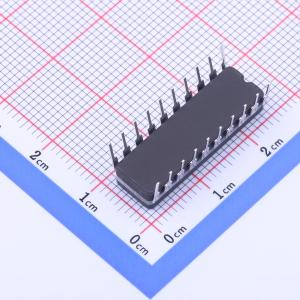

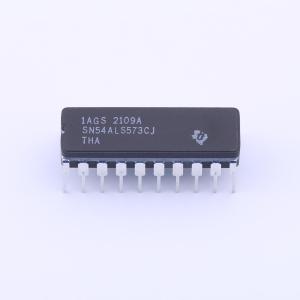

SN54ALS573CJ实物图
  • SN54ALS573CJ商品缩略图
  • SN54ALS573CJ商品缩略图
  • SN54ALS573CJ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN54ALS573CJ

带三态输出的八通道D型透明锁存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN54ALS573C 具有三态输出的八路 D 类透明锁存器
品牌名称
TI(德州仪器)
商品型号
SN54ALS573CJ
商品编号
C2926922
商品封装
CDIP-20​
包装方式
管装
商品毛重
5克(g)

商品参数

属性参数值
商品目录锁存器
逻辑类型D型锁存器
输出类型三态
工作电压4.5V~5.5V
通道数8
拉电流(IOH)1mA
属性参数值
灌电流(IOL)12mA
系列54ALS
工作温度-55℃~+125℃
建立时间10ns
保持时间7ns

商品概述

这是八进制D型透明锁存器,带有三态输出,专门设计用于驱动高容性或相对低阻抗负载。当锁存使能LE输入为高电平时,输出Q会响应数据D输入;当锁存使能LE为低电平时,输出会锁存保留已设置的数据。缓冲输出使能OE输入可将八个输出置于正常逻辑状态(高或低)或高阻抗状态;处于高阻抗状态时,输出不会对总线产生明显负载或驱动,高阻抗状态和增强的驱动能力使得无需接口或上拉组件即可驱动总线。输出使能OE不影响锁存器的内部操作,输出处于高阻抗状态时,仍然可以保留旧数据或输入新数据。相关型号包括SN54ALS573C、SN54AS573A、SN74ALS573C、SN74AS573A,各型号工作温度范围为:SN54ALS573C和SN54AS573A为-55℃至125℃,SN74ALS573C和SN74AS573A为0℃至70℃。最大额定值:电源电压Vcc为7V,输入电压VI为7V,施加到禁用三态输出的电压为5.5V,存储温度范围为-65℃至150℃。超过最大额定值的应力可能会对器件造成永久性损坏。

商品特性

  • 三态缓冲型输出可直接驱动总线
  • 总线结构引脚排列
  • 真逻辑输出
  • 提供多种封装选项,包含塑料小outline封装、陶瓷芯片载体、标准塑料300密耳双列直插封装、陶瓷300密耳双列直插封装、陶瓷扁平封装
  • 输出使会不会影响锁存器内部运行
  • 输出处于高阻抗状态时仍可保留旧数据或输入新数据

应用领域

  • 可用于实现缓冲寄存器
  • 可用于实现I/O端口
  • 可用于实现双向总线驱动器
  • 可用于实现工作寄存器
