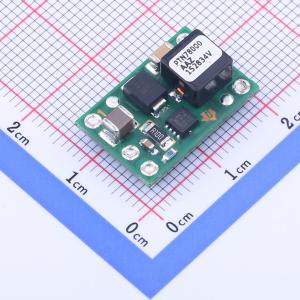

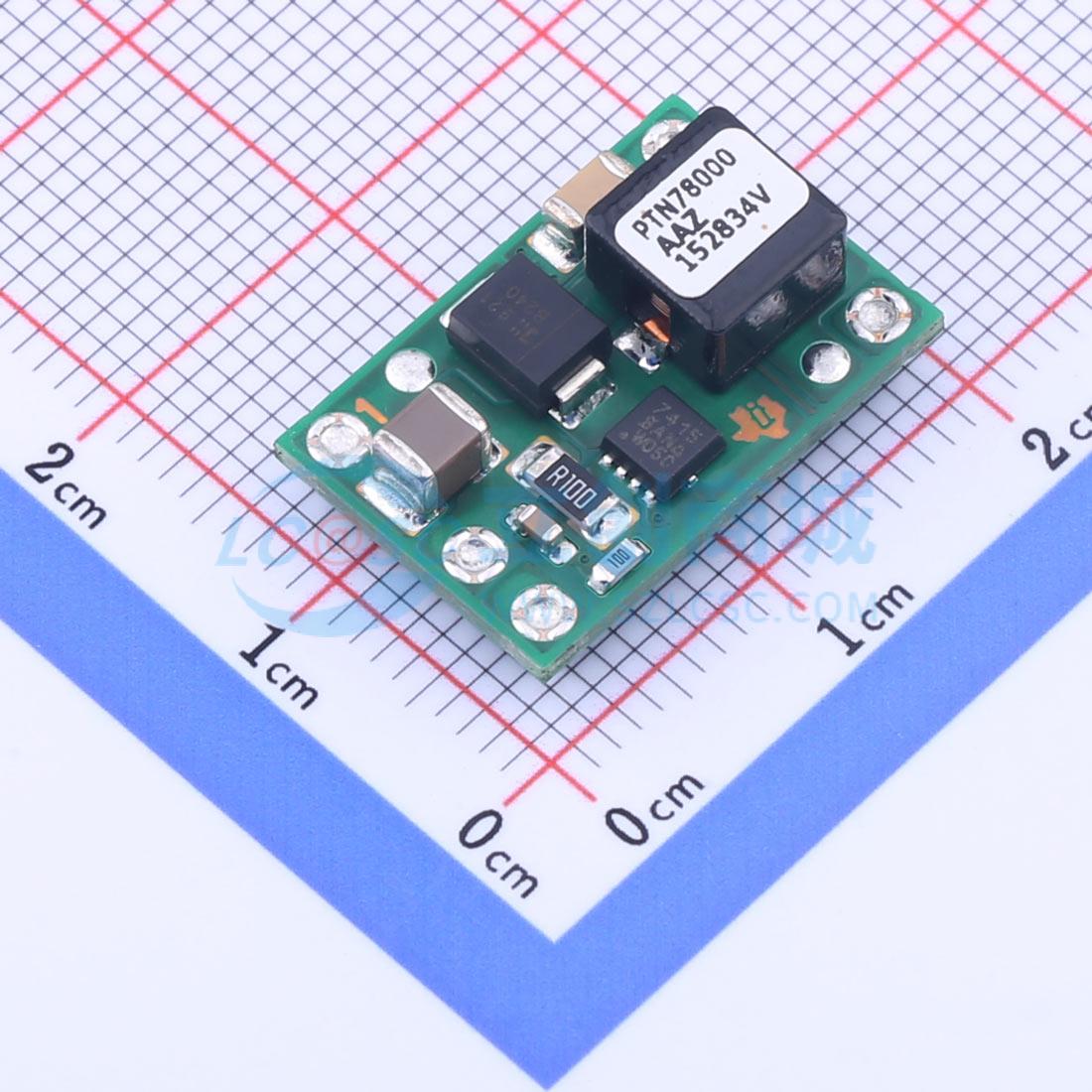

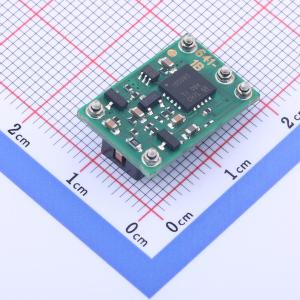

PTN78000AAZT
1.5A, 宽输入可调式升压/降压开关调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTN78000A 1.5 A、宽输入、非隔离、宽负输出调节模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- PTN78000AAZT
- 商品编号
- C2926920
- 商品封装
- SMD-5P,19.1x12.7mm
- 包装方式
- 编带
- 商品毛重
- 3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 29V | |
| 转换效率 | 84% | |
| 输出电压(Vout) | -15V~-3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 1.5A | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 19.1mm | |
| 宽度 | 12.7mm | |
| 高度 | 9.1mm |
商品概述
PTN78000A 是一系列高效的升降压集成开关稳压器（ISR）。与前代产品相比，它体积更小、重量更轻，且电气性能特性相当或有所提升。无外壳的双面封装还具有更好的热特性，并且符合德州仪器（TI）的 RoHS 和无铅标准路线图。 PTN78000A 在宽输入电压范围内工作，可为高达 1.5 A 的负载提供高效的正到负电压转换。输出电压通过单个外部电阻设置，可设置为 -15 V 至 -3 V 范围内的任意值。 PTN78000A 具备欠压锁定功能，适用于各种使用 12 V、24 V 或严格稳压的 28 V 直流电源的通用应用。
商品特性
- 1.5 A 输出电流
- 宽输入电压（7 V 至 29 V）
- 宽输出电压可调（–15 V 至 –3 V）
- 高效率（高达 84%）
- 输出电流限制
- 过温关断
- 工作温度：-40℃ 至 85℃
- 提供表面贴装封装
应用领域
- 通用
- 工业控制
- 暖通空调系统
- 测试与测量
- 医疗仪器
- 交流/直流适配器
- 车辆
- 船舶
