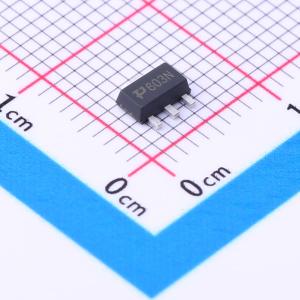

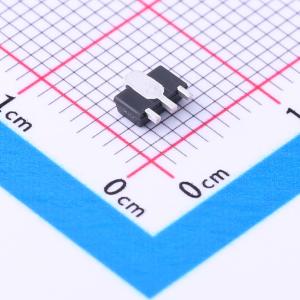

温馨提醒：图片仅供参考，商品以实物为准
ZXMN6A11ZTA-P
耐压:60V 电流:3.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 60V, ID = 3.5A。 RDS(ON) < 100mΩ @ VGS = 10V。 RDS(ON) < 120mΩ @ VGS = 4.5V。 高功率和电流处理能力。 获得无铅产品认证。 表面贴装封装。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ZXMN6A11ZTA-P
- 商品编号
- C2923352
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 120mΩ@4.5V | |
| 耗散功率(Pd) | 1.7W | |
| 阈值电压(Vgs(th)) | 2.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6nC@4.5V | |
| 输入电容(Ciss) | 247pF | |
| 反向传输电容(Crss) | 19.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 34pF |
商品概述
这款新一代MOSFET旨在将导通电阻（RSS(ON)）降至最低，同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 封装尺寸为2.98 mm × 1.49 mm的CSP封装
- 低轮廓设计，高度为0.11mm
- 栅极ESD保护
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 电池管理
- 负载开关
- 电池保护
