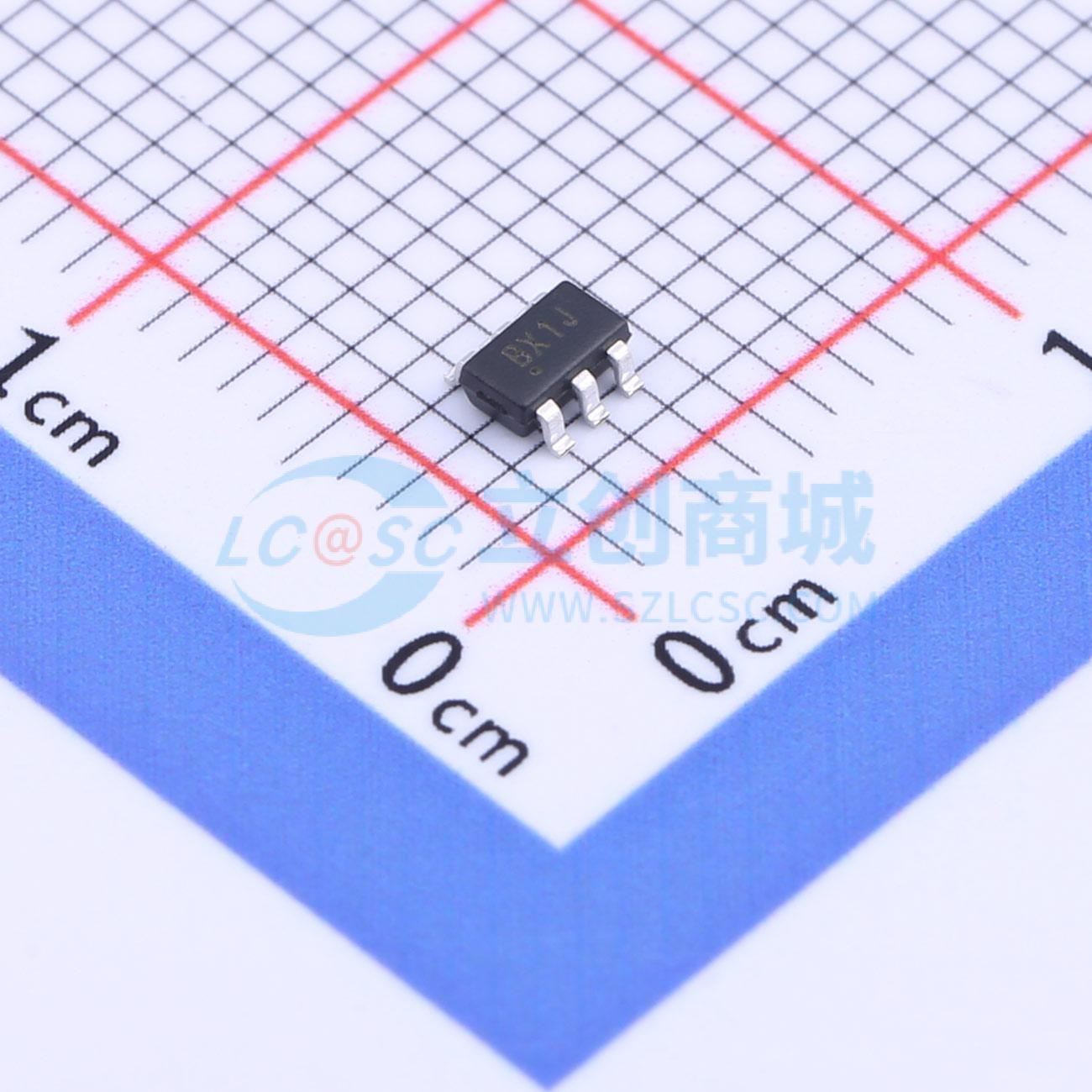

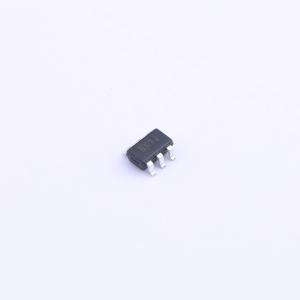

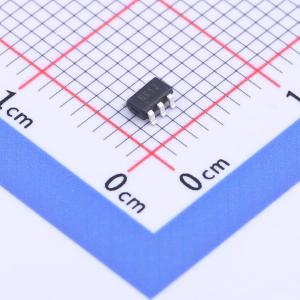

温馨提醒：图片仅供参考，商品以实物为准
TP8009S6
5V 2A，1.3MHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP8009S6 是一款高效、DC-DC 降压开关稳压器,能够提供高达 2A 的输出电流。该设备可在 2.5V 至 6.0V 的输入电压范围内工作,并提供 0.6V 至 VIN 的输出电压,适用于低电压电源转换。运行在 1.3MHz 的固定频率下,允许使用小型外部组件,如陶瓷输出电容。内部同步整流器实现了卓越的效率,使其成为大功率消耗线性稳压器的理想绿色替代品。内部软启动控制电路减少了启动时的浪涌电流。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP8009S6
- 商品编号
- C2923359
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 2A | |
| 开关频率 | 1.3MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TP8009S6是一款高效的DC-DC降压开关稳压器，能够提供高达2A的输出电流。该器件的输入电压范围为2.5V至6.0V，输出电压范围为0.6V至输入电压（VIN），非常适合低压电源转换。以1.3MHz的固定频率运行，允许使用小型外部元件，如陶瓷输入和输出电容以及小型电感器，同时仍能提供低输出纹波。这种低噪声输出，加上内部同步整流器实现的出色效率，使TP8009S6成为高功耗线性稳压器的理想绿色替代品。内部软启动控制电路可降低浪涌电流。短路和热过载保护提高了设计的可靠性。TP8009S6采用SOT23 - 6封装。
商品特性
- 高效率：高达97%
- 能够提供2A电流
- 1.3MHz开关频率
- 无需外部肖特基二极管
- 轻载模式
- 内部补偿和软启动
- 电流模式控制
- 低输出电压的0.6V参考电压
- 逻辑控制关断（<1μA）
- 热关断和欠压锁定（UVLO）
- 采用SOT23 - 6封装
应用领域
- 数码相机
- MP3和MP4播放器
- 机顶盒
- 无线和DSL调制解调器
- 笔记本电脑中的USB供电设备、便携式设备
