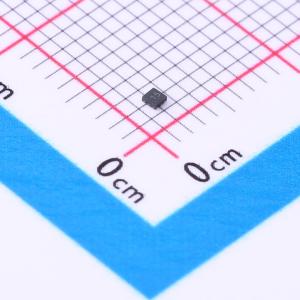

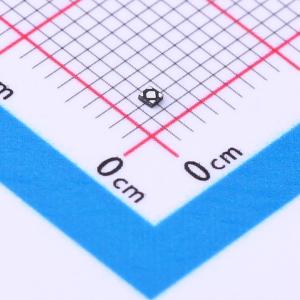

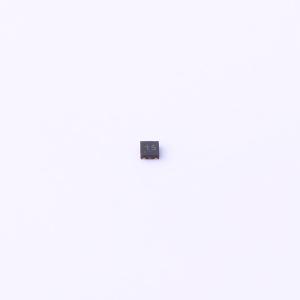

TP73318PDQNR
300mA 低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款具有使能功能的低压差（LDO）稳压器，可在1.4V至5.5V的电源电压下工作。它采用小型化封装，可提供高达300mA的输出电流。其15μA的低静态电流和0.5μA的关断电流特性，非常适合长使用寿命的电池应用
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP73318PDQNR
- 商品编号
- C2923366
- 商品封装
- DFN-4-EP(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 470mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15uA | |
| 噪声 | 48uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
这是一款具有使能功能的低压差（LDO）稳压器，工作电源电压范围为1.4V至5.5V。它采用小型化封装，可提供高达300mA的输出电流。 15μA的低静态电流和0.5μA的关断电流特性，非常适合长寿命电池应用。其他特性包括限流功能、过温保护和输出放电功能。
商品特性
- 输入电压范围：1.4V至5.5V
- 无负载时地电流（In）为15μA
- 1kHz时纹波抑制比（RR）为70dB
- 输出精度为±1.5%
- 低关断电流（0.1μA）
- 当输出电压（Vour）≥3V、输出电流为300mA时，压差为0.15V
- 支持固定输出电压：0.8V、1V、1.05V、1.1V、1.2V、1.25V、1.3V、1.5V、1.8V、1.85V、2V、2.5V、2.8V、2.85V、3V、3.1V、3.3V、3.45V
- 限流保护
- 过温保护
- 输出主动放电功能
- DFN - 4L 1x1封装
应用领域
- CDM/GSM手机
- 个人数字助理（PDAs）/MP3
- 音视频设备
