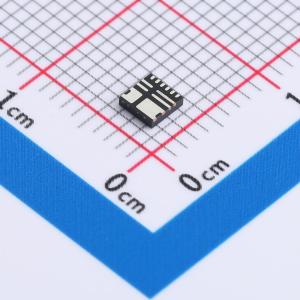

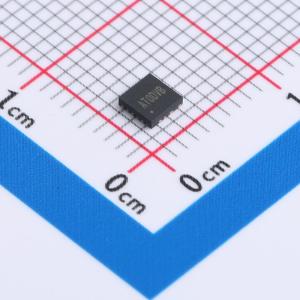

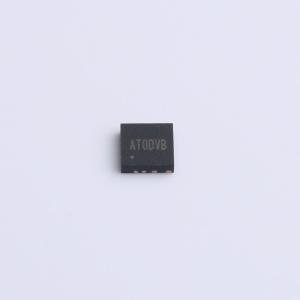

温馨提醒：图片仅供参考，商品以实物为准
SY8366AQQC
高效快速响应6A连续12A峰值28V输入同步降压调节器
- 描述
- SY8366A是一款高效的同步降压DC-DC调节器,能够提供6A连续电流和12A峰值电流。其输入电压范围为4V到28V,采用即时PWM架构实现快速瞬态响应。内部集成主开关和同步开关,具有非常低的导通电阻,以减少传导损耗。内置600μs软启动限制启动浪涌电流。伪恒定频率800kHz,最小化电感和电容的尺寸。具备输出放电功能、hiccup模式输出短路保护、过温保护和输入欠压锁定功能。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8366AQQC
- 商品编号
- C2920876
- 商品封装
- QFN-12(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~28V | |
| 输出电压 | 600mV~28V | |
| 输出电流 | 6A | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
SY8366A 开发了一种高效率同步降压 DC-DC 调节器，能够提供 6A 的连续电流和 12A 的峰值电流。SY8366A 的工作输入电压范围广泛，从 4V 到 28V，并集成了具有非常低 RDS(ON) 的主开关和同步开关，以最小化导通损耗。
SY8366A 采用即时 PWM 架构，以实现高降压应用中的快速瞬态响应和轻负载下的高效率。此外，它在连续导通模式下以伪恒定频率 800kHz 工作，以减小电感器和电容器的尺寸。
商品特性
- 内部开关（顶部/底部）的低RDS(ON)：40/20 mΩ
- 宽输入电压范围：4-28V
- 即时PWM架构以实现快速瞬态响应
- 内部600微秒软启动限制浪涌电流
- 伪恒定频率：800kHz
- 6A连续/12A峰值输出电流能力
- ±1.5% 0.6V参考电压
- 可编程峰值电流限制
- 电源良好指示
- 输出放电功能
- 打嗝模式输出短路保护
- 打嗝模式输出过压保护
- UVLO和温度保护
- 符合RoHS标准且无卤素
- 小巧封装：QFN3x3-12
