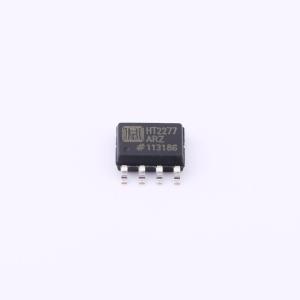

温馨提醒：图片仅供参考，商品以实物为准
HT2277ARZ
6MHz，轨到轨输入/输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VOS:200uV的CMOS、单电源、轨到轨输入/输出、宽带双路运算放大器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT2277ARZ
- 商品编号
- C2917526
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 6MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 3.7V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
HT2277是一款CMOS运算放大器，具有低失调、稳定的高频响应、低功耗、低电源电压以及轨到轨输入和输出的特性。 HT2277的增益带宽积高达6MHz，压摆率为3.7V/μs，每个放大器仅消耗330μA的电源电流。HT2277的最大输入失调电压为500μV。超轨输入和轨到轨输出特性允许使用整个电源电压作为信号范围。其工作电压范围为2.5V至5.5V。 这些特性的组合使HT2277在其功率等级的轨到轨输入/输出CMOS运算放大器中表现卓越。它在扩展工业温度范围-40℃至125℃内都有明确的规格。 HT2277可以作为许多市售运算放大器的经济高效的直接替换产品，以降低功耗并改善输入/输出范围和性能。
商品特性
- 稳定的6MHz增益带宽积，每个放大器典型静态电流低至330μA
- 失调电压：最大±500μV
- 高压摆率：3.7V/μs
- 输入偏置电流：典型值1pA
- 共模抑制比/电源抑制比：100dB/100dB
- 2V阶跃下达到0.1%的建立时间：0.46μs
- 超轨输入共模范围
- 输出摆幅典型值接近每个电源轨±10mV
- 输入过驱动时无相位反转
- 电源电压范围：2.5V至5.5V
- 工作温度范围：-40℃至125℃
- 环保、通用型封装
应用领域
- 有源滤波器、ASIC输入或输出放大器
- 传感器接口
- 烟雾/气体/环境传感器
- 便携式仪器和移动设备
- 音频输出
- PCMCIA卡
- 电池或太阳能供电系统
- 医疗设备
- 压电换能器放大器
