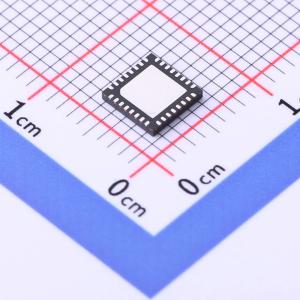

NAU88L21YG
超低功耗音频编解码器，以地为参考的耳机放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NAU88L21是一款超低功耗、高性能的音频编解码器，支持模拟和数字音频功能。它包含一个I2S/PCM接口、一个数字麦克风接口、一个数字混音器、两个高质量数模转换器（DAC）和模数转换器（ADC），以及一个立体声G类耳机放大器。先进的片上信号处理引擎包括动态范围压缩器（DRC）、可编程双二阶滤波器，以及一个集成的锁频环（FLL），以支持各种输入时钟
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- NAU88L21YG
- 商品编号
- C2917201
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 1.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | G类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 33mW×2@16Ω；28mW×2@32Ω | |
| 工作电压 | 1.62V~1.98V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 105dB | |
| 输入类型 | 差分；单端 | |
| 电源纹波抑制比(PSRR) | 90dB | |
| 输入通道数 | 2个单端输入+2对差分输入 |
商品概述
NAU88L21是一款超低功耗、高性能的音频编解码器，支持模拟和数字音频功能。它包含一个I2S/PCM接口、一个数字麦克风接口、一个数字混音器、两个高品质DAC和ADC，以及一个立体声G类耳机放大器。先进的片上信号处理引擎，包括动态范围压缩器（DRC）、可编程双二阶滤波器，以及一个集成的锁频环（FLL），以支持各种输入时钟。
商品特性
- DAC：在0dB增益、1.8V条件下，信噪比（A加权）为105dB；在20mW、负载电阻RL = 32Ω条件下，总谐波失真为 - 88dB，DAC播放至耳机输出模式
- ADC：在0dB麦克风增益、1.8V、采样频率Fs = 48kHz条件下，信噪比（A加权）为103dB；在1.8V、麦克风增益0dB、过采样率256倍条件下，总谐波失真为 - 93dB
- 1个数字I2S/PCM输入/输出端口
- 两个单声道差分或一个立体声差分模拟麦克风输入、两个单端麦克风输入或一个立体声数字麦克风输入
- 无电容低噪声麦克风偏置，20Hz - 20kHz之间噪声为7uVrms，麦克风内置上拉电阻
- G类耳机放大器（在32Ω负载、总谐波失真加噪声为1%条件下，输出功率为28mW）
- 采样率范围为8kHz至192kHz
- 动态范围压缩器（DRC）
- 可编程双二阶滤波器
- 集成具有特定功能的DSP：输入自动电平控制（ALC/AGC）/限幅器、输出动态范围压缩器/限幅器
- 封装：32引脚QFN封装
应用领域
- 游戏控制器
- 无线耳机
- 智能遥控器
