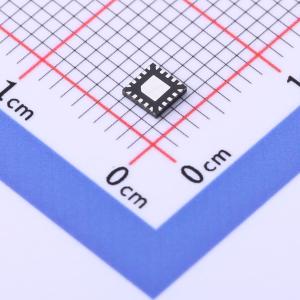

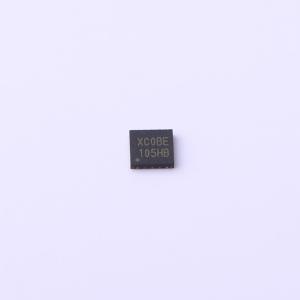

MS51XC0BE

NuMicro MS51 系列是一款嵌入式闪存型、8位高性能1T 8051微控制器。其指令集与标准80C51完全兼容，并且性能得到了增强。

MS51系列包含最多32KB的主闪存（称为APROM），用户代码存储于此。该闪存支持在应用编程（IAP）功能，这使得芯片上的固件更新成为可能。IAP还使用户能够将用户代码数组中的任意块配置为非易失性数据存储区，这些存储区可以通过IAP写入，并通过IAP或MOVC指令读取。此外还有一个名为LDROM的额外闪存区域，通常用于存放执行在线系统编程（ISP）的引导代码。LDROM大小可配置，最大可达4KB。为了便于编程和验证，该闪存允许通过并行编程器或在线编程（ICP）方式电子编程和读取。一旦代码确认无误，用户可以锁定代码以保证安全。

MS51系列提供了丰富的外设，包括256字节的SRAM，最多2KB的辅助RAM（XRAM），最多30个通用I/O口，两个16位定时器/计数器0/1，一个带有三通道输入捕捉模块的16位定时器2，一个看门狗定时器（WDT），一个自唤醒定时器（WKT），一个用于通用目的或波特率生成的16位自动重载定时器3，两个具有帧错误检测和自动地址识别功能的UART，一个SPI接口，一个I2C接口，最多12个增强PWM输出通道，以及一个12位ADC。这些外设配备了18个中断源，支持4级优先级中断能力。

MS51系列配备了两种时钟源，并支持通过软件即时切换。时钟源包括内部时钟输入、10kHz内部振荡器以及一个经过工厂校准，在室温下精度达到±1%的24MHz内部精密振荡器。MS51系列还提供了额外的电源监控检测功能，如上电复位和四级掉电检测，这有助于稳定电源开关序列，实现高可靠性系统设计。

MS51系列微控制器功耗非常低，提供了两种经济型节能模式来降低功耗——空闲模式和掉电模式，这两种模式均可通过软件选择。空闲模式关闭CPU时钟但允许继续外设操作。掉电模式则停止整个系统时钟以达到最低功耗。MS51系列的系统时钟也可以通过软件分频器减速，从而在执行性能与功耗之间提供灵活性。
