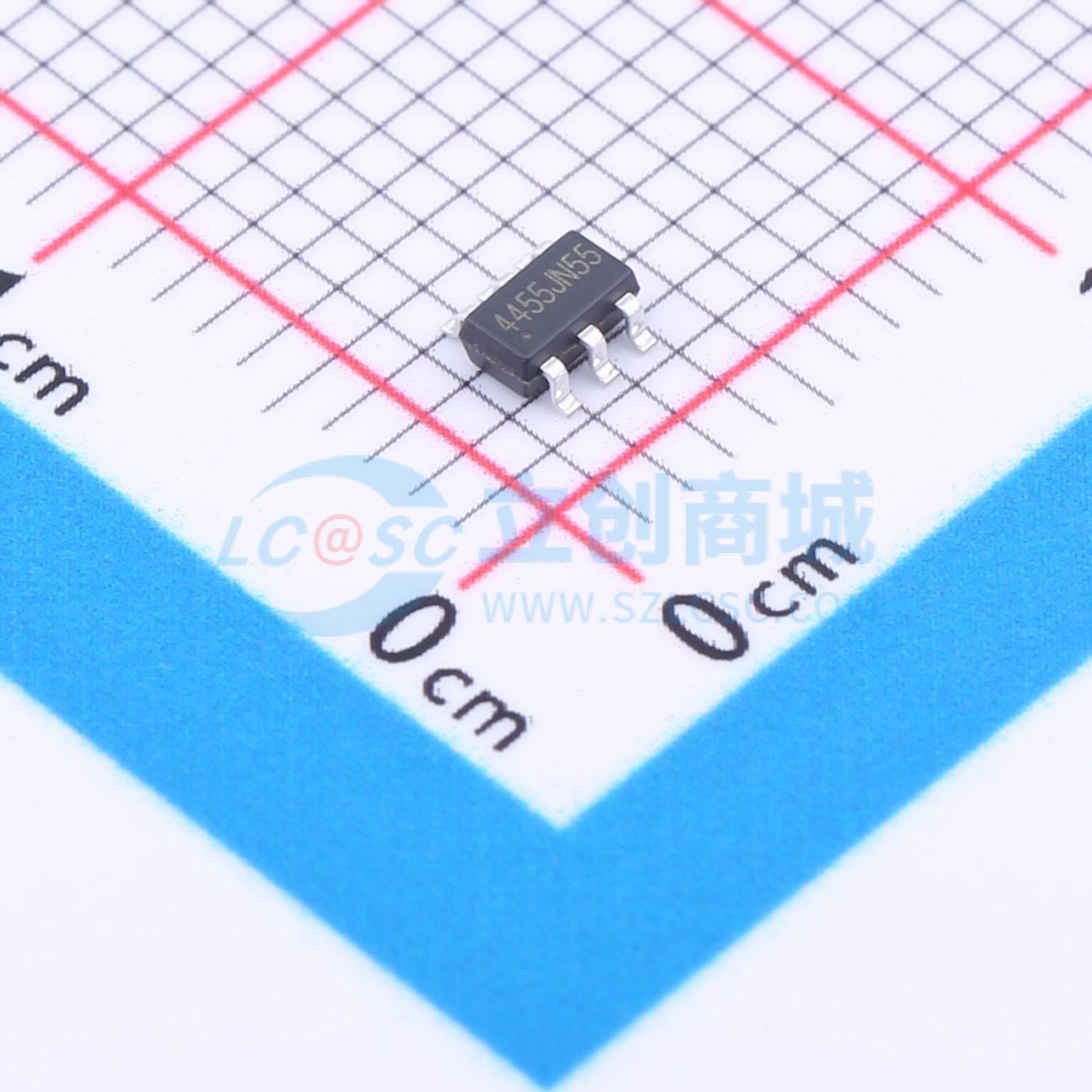

温馨提醒：图片仅供参考，商品以实物为准
WL4456
433/315MHz 无线发射电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 433/315M 无线发射芯片 易过认证 工作电压1.8v-3.6V 工作频率范围： 250MHz~450MHz 输出功率大小：≤ 12dBm
- 品牌名称
- WIRELESS(维尔乐思)
- 商品型号
- WL4456
- 商品编号
- C2917281
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 250MHz~450MHz | |
| 接口类型 | - | |
| 工作电压 | 1.8V~3.6V | |
| 应用领域 | - | |
| 输出功率 | 12dBm | |
| 数据速率 | 40Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 17mA | |
| 灵敏度 | - | |
| 接收电流 | - | |
| 典型应用频率 | 433MHz；315MHz | |
| 工作温度 | -40℃~+120℃ | |
| 类型 | 发射器 |
商品概述
WL4456 型 315/433M 无线发射电路是一款低功耗、高性能、宽工作电压、大输出功率的433MHz 短距离无线通讯发射机电路，支持 ASK 调制方式，它所有的调谐都可在芯片内自动完成。 WL4456 型 315/433M 无线发射电路片内集成了 PLL 和功率放大器，其中 PLL 为发射机提供载波信号，PLL 采用环形振荡器架构。功率放大器将输入信号进行功率放大，采用漏极开路输出，外接扼流电感结构。应用时采用窄带匹配网络，提高谐波抑制，保证输出信号功率大于10dBm。WL4456 型 315/433M 无线发射电路采用 SOT23-6L 封装。 WL4456 短距离无线通讯发射机应用于 315MHz/433MHz 低功耗、低成本短距离收发前端，支持ASK调制方式，由频率合成器（PLL）和功率放大器等电路组成。该芯片具有高集成度、低功耗性能，发射功率达到 12dBm。WL4456内部包含一个使能控制电路，当DIN = 1时，PLL与PA处于工作状态；当DIN = 0 时，PA被立刻关断，PLL经过大约40ms的延时后被关断。
商品特性
- 工作电压范围：DC +1.8V ~ +3.6V
- 工作频率范围：250MHz ~ 450MHz
- 工作电流大小：17mA/12dBm_433N;18mA/12dBm_315M
- 输出功率大小：≤ 12dBm
- 在关断模式下消耗电流：<100A
- 工作温度范围：-40°C ~ +120°C
- 外围器件：极少的外围元器件
- 工作时外接晶体振荡器
- SOT23-6L 封装
应用领域
- 遥控门禁系统
- 胎压监测设备
- 遥控风扇、照明开关
- 无线传感数据传输
