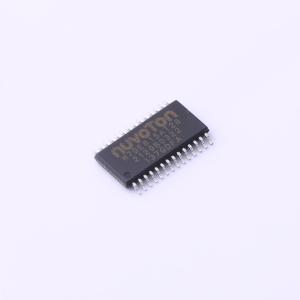

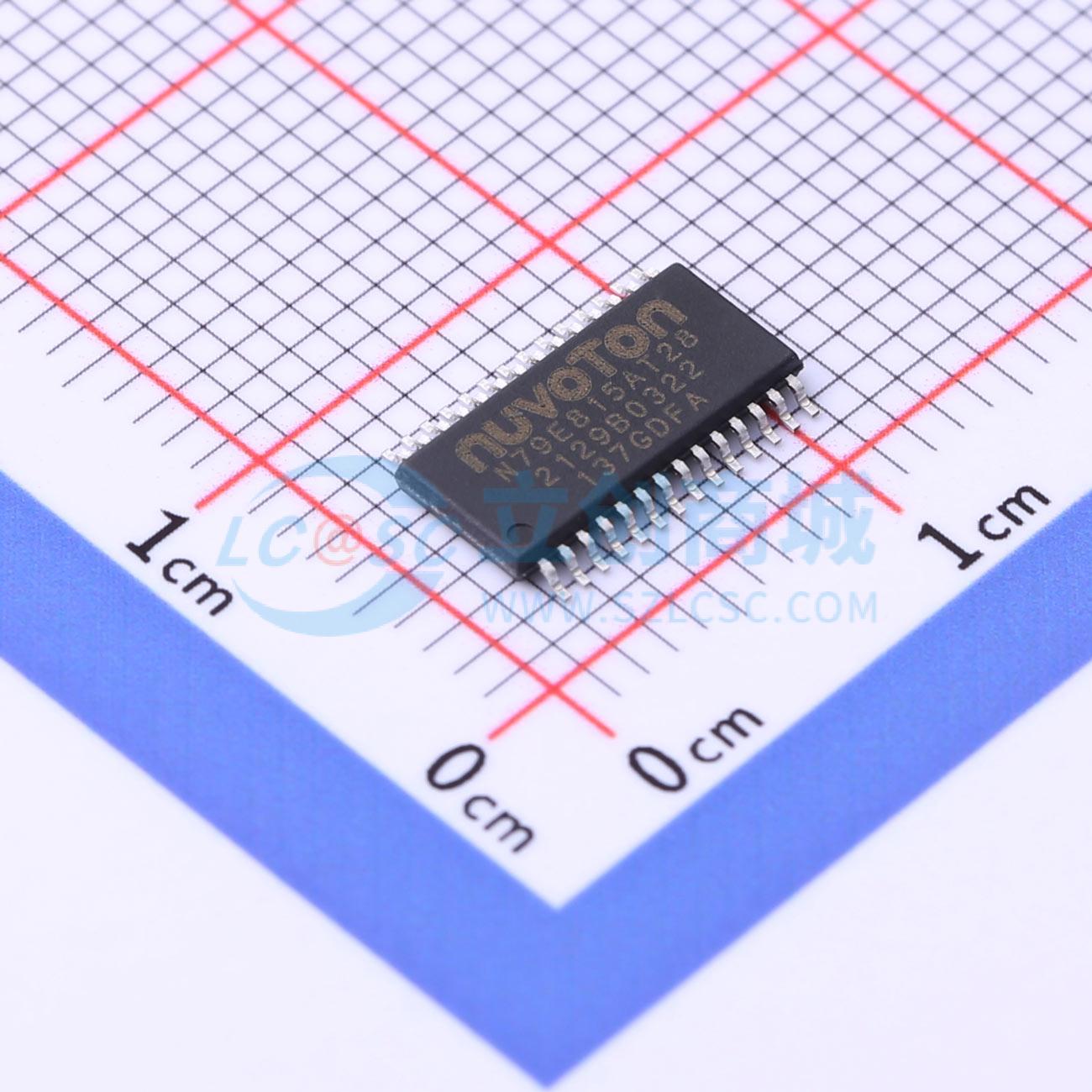

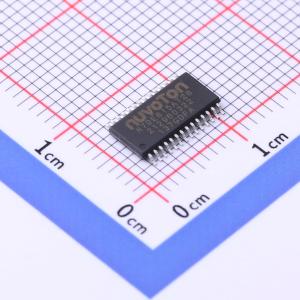

N79E815AT28

N79E815A/814A/8132A 为增强型8位51微控制器 (4T 模式)，内嵌16K/8K/4K 的存储器 EPROM ，可以通过通用烧写器，ICP编程器，自带ISP功能等烧录程序。N79E815A/814A/8132A 系列的指令集与标准8052兼容。N79E815A/814A/8132A 内存程序空间分别为 16K/8K/4K 字节的APROM，4K字节的数据内存及2K 字节的 LDROM； 256字节的直接和间接RAM, 256 字节MOVX RAM；25个可位寻址的 I/O口； 两个 16-位的定时器/计数器； 8-通道多路10-位 A/D 转换器； 4-通道10-位 PWM； 三个串行接口分别为一个SPI, 一个 I²C和一个增强型串口； 2-级 BOD电压检测/复位, 低压检测/复位(LVR) 和上电复位 (POR)。 N79E815A/814A/8132A系列自带内部22.1184MHz RC振荡器，可产生22.1184MHz /11.0592MHz内部晶振，最高精度偏差仅 ±1% 。 N79E815A/814A/8132A有14个中断源，4个中断级。内部的闪存存储器可电擦写。 一旦代码确定，用户可以通过安全码保护自己的代码。 N79E815A/814A/8132A 微控制器系列, 宽电压操作, 内建丰富的模拟和数字外设与非易失性闪存存储器,广泛应用于通用控制领域, DC/BLDC 电机驱动系统和家电应用。

• 内核：全静态8位CMOS加速51(4T) CMOS微控制器指令与MCS-51兼容
• 工作电压范围：
  • VDD = 4.5V to 5.5V @ FOSC最高至 24MHz
  • VDD = 3.0V to 5.5V @ 内部 RC 22.1184MHz
  • VDD = 2.4V to 5.5V @ FOSC = 12MHz或内部 RC 11.0592MHz
• 工作温度范围：-40°C ~ 85°C
• 时钟源：
  • 高速外部振荡器:最高24 MHz 晶振和振荡器 (由配置位CONFIG使能)
  • 内部RC 振荡器: 22.1184MHz/11.0592MHz (由配置位CONFIG选择)
  • 在 VDD = 5V温度 25°C条件下精度为 ±1%
  • 在 VDD = 2.7V ~ 5.5V温度 25°C条件下精度为 ±3%
  • 在 VDD = 2.7V ~ 5.5V温度 -10°C ~ +70°C条件下精度为 ±5%
  • 在 VDD = 2.7V ~ 5.5V温度 -40°C ~ 85°C条件下精度为 ±8%
  • CPU时钟源由配置位CONFIG决定，仅在编程器烧写代码时更改
  • 8-位可编程的CPU时钟除频器 (DIVM)
• 芯片内存：
  • FLASH 擦写/编程次数 100,000次
  • N79E815A ：总共 16K-字节分别用于APROM程序闪存存储器 加 数据闪存存储器（由配置位定义各自容量）
  • N79E814A：8K字节APROM 程序闪存存储器 和 4K-字节数据闪存存储器
  • N79E8132A：4K字节 APROM 程序闪存存储器 和 4K-字节数据闪存存储器
  • APROM闪存存储器/ LDROM闪存存储器 和 数据闪存存储器 都可加密保护
  • 全部闪存存储器区域128字节为一页
  • 256 字节片上直接/间接RAM
  • 256 字节MOVX-RAM, 用指令MOVX 访问
  • 2K-字节LD 闪存存储器 用于ISP功能(LDROM)
  • 片上闪存存储器可用以下方式编程：通用 H/W 烧录器模式、串行方式在电路编程模式 (ICP)、软件执行ISP (在线编程)
• I/O端口：
  • 根据不同封装，最多 25个 I/O端口
  • 除P1.2和P1.3外，所有引脚支持由软件配置的4种不同模式
  • 软件可选择TTL或史密特触发输入类型
  • 14 个中断源带4级中断优先级
  • P10, P11, P14, P16, P17的LED 驱动能力为38mA
  • 端口P0，P2，P3的LED驱动能力为20mA
• 定时器/计数器：
  • 2 组16-位定时器/计数器
  • 一个16位定时器带三路输入捕获功能
• 看门狗定时器：可编程看门狗定时器时钟源为内部额外10kHz 偏差率 ±50% RC振荡器
• 串口：一组增强型全双工UART口，带帧错误检测和自动地址识别
• SPI：一路SPI 带主/从功能，软件可切换两组SPI引脚
• I²C：一个 I²C带主/从功能
• PWM：4通道 10-位 PWM 输出带一路 钳位/故障 (Brake/Fault) 输入
• KBI：8-键盘中断输入(KBI) 带8个上升沿/下降沿/双边沿 检测引脚（由软件选择）
• ADC：10-位 A/D 转换器最高达150 Ksps(每秒采样率)，8个模拟输入通道
• 欠压检测：2-级 (3.8V/2.7V) BOD 检测器支持低电压中断和低电压复位选项
• 内建电源管理：睡眠模式、掉电模式 可选使能WDT功能
• 开发工具：
  • ICE(在电路仿真)工具
  • 通用型编程器
  • ICP 编程器
  • ISP 编程器 （同时支持标准串口模式 / 脱机编程模式）

• 通用控制领域
• DC/BLDC 电机驱动系统
• 家电应用
