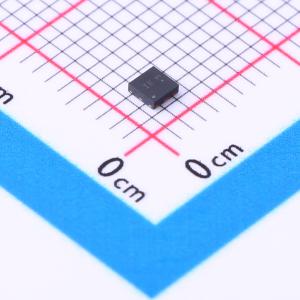

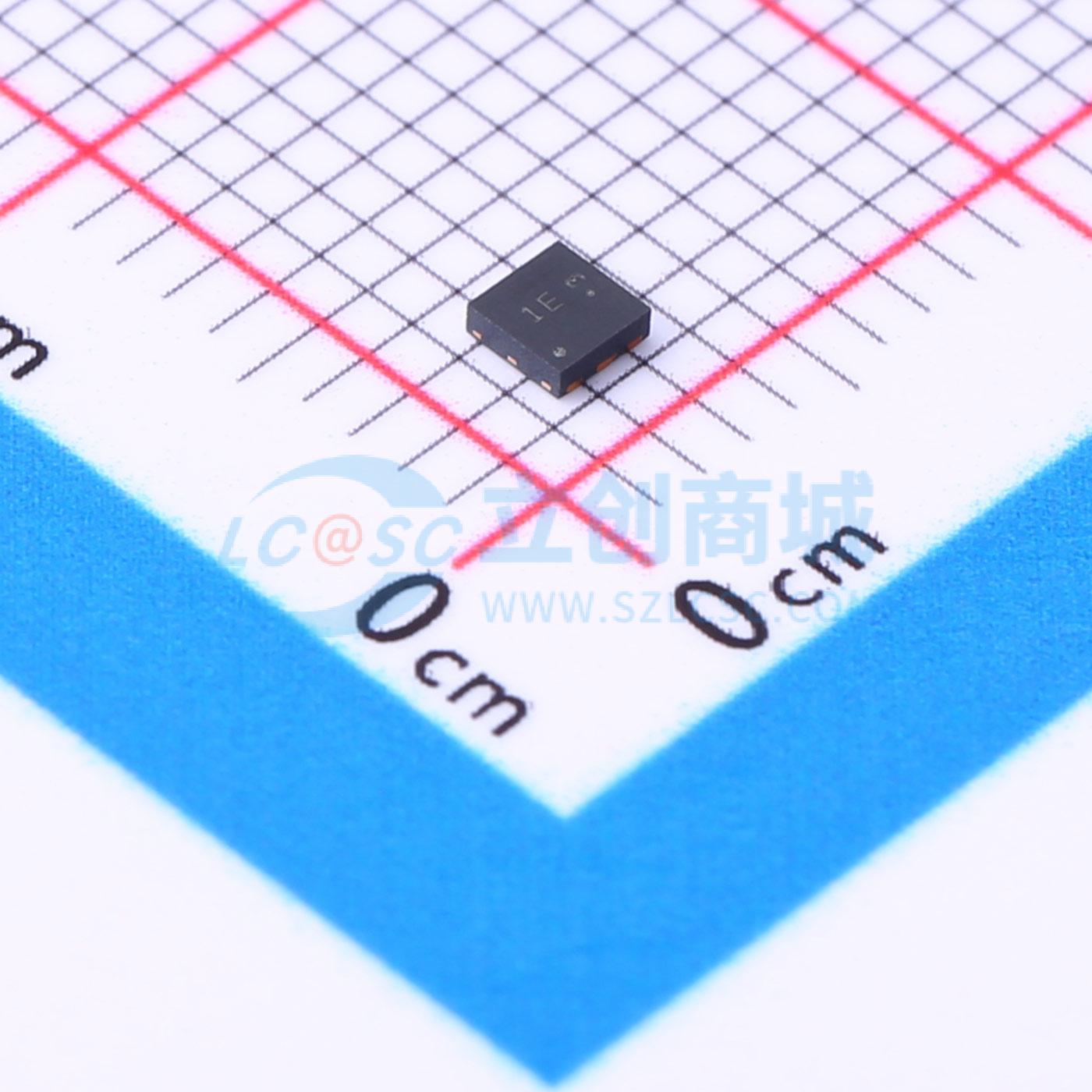

温馨提醒：图片仅供参考，商品以实物为准
LP2707DT2AG
P沟道增强型MOSFET,电流:-7A,耐压:-20V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LP2707DT2AG
- 商品编号
- C2912041
- 商品封装
- U-DFN2020-6
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 110mΩ@2.5V | |
| 耗散功率(Pd) | 1.9W | |
| 阈值电压(Vgs(th)) | 1.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC@10V | |
| 输入电容(Ciss) | 797.3pF | |
| 反向传输电容(Crss) | 74.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 88.5pF |
商品特性
- VDS = -20V
- RDS(ON) ≤ 70 mΩ,VGS为 -4.5V,IDS为 -4.7A
- RDS(ON) ≤ 110 mΩ,VGS为 -2.5V,IDS为 -1.0A
- 我们声明产品材料符合RoHS要求且无卤。
- S前缀适用于汽车及其他需要独特产地和控制变更要求的应用;符合AEC-Q101标准且具备生产件批准程序(PPAP)能力。
应用领域
- 负载/电源开关-接口开关-超小型便携式电子设备的电池管理-逻辑电平转换
