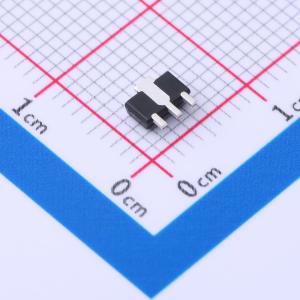

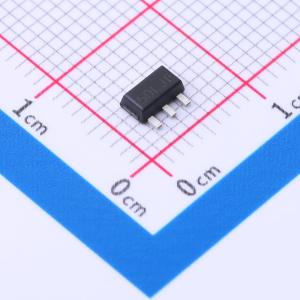

LR6205A33P
超快、高电源抑制比、低噪声CMOS电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一组采用CMOS技术制造的正电压调节器，具有高纹波抑制、超低噪声、低功耗和低压差电压的特点，可延长便携式电子产品的电池寿命。与低ESR陶瓷电容器配合使用，减少电源应用所需的电路板空间。在关机模式下功耗小于0.1μA，开启时间小于50μs。非常适合电池供电设备，如射频应用和其他需要安静电压源的系统。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LR6205A33P
- 商品编号
- C2912053
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 80dB@(217Hz) | |
| 压差 | 220mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 40uVrms | |
| 特性 | 短路保护；带使能；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LR6205系列是一组采用CMOS技术制造的正电压稳压器，具有高纹波抑制比、超低噪声、低功耗和低压差等特性，可延长便携式电子设备的电池使用寿命。LR6205系列可搭配低ESR陶瓷电容使用，减少电源应用所需的电路板空间。LR6205系列在关断模式下的功耗小于0.1uA，开启时间小于50us。该系列非常适合电池供电设备，如RF应用和其他需要稳定电压源的系统。
商品特性
- 低输出噪声：40uVRMS（10Hz~100kHz）
- 低压差：150mV@150mA
- 低静态电流：50uA
- 高纹波抑制比：80dB@217Hz
- 出色的线性和负载瞬态响应
- 工作电压：2.0V~6.0V
- 输出电压：1.2~5.0V
- 高精度：±2%（典型值）
- 内置限流和短路保护
- TTL逻辑控制关断输入
应用领域
- 蜂窝电话和智能手机
- 笔记本电脑、掌上电脑和PDA
- 数码相机和摄像机
- MP3、MP4播放器
- 无线电控制系统
- 电池供电设备
