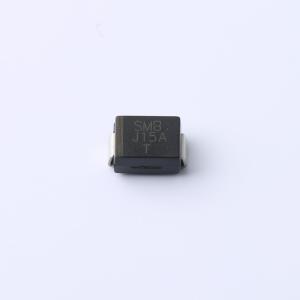

SMBJ15A
单向TVS 15V截止 峰值浪涌电流：24.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：塑料封装，符合UL 94V-0阻燃等级。 适用于表面贴装应用，以优化电路板空间。 薄型封装。 内置应力消除功能。 玻璃钝化结。 低电感。 出色的钳位能力。 重复率（占空比）：0.01%。 快速响应时间：通常小于1.0ps。 典型反向电流（IR）：在10V以上小于1mA。 保证高温焊接：260℃/10秒。 产品材料符合RoHS要求且无卤。 S前缀适用于汽车和其他需要独特场地和控制变更要求的应用；符合AEC-Q101标准，可提供生产件批准程序（PPAP）文件。 重量：0.11g
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- SMBJ15A
- 商品编号
- C2912077
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.194429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 24.6A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@1ms | |
| 击穿电压 | 18.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 塑料封装符合美国保险商实验室（UL）94V - 0 阻燃等级
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 重复率（占空比）：0.01%
- 快速响应时间：通常小于 1.0ps
- 10V 以上时典型反向电流（IR）小于 1mA
- 保证高温焊接：260℃/10 秒
- 我们声明产品材料符合 RoHS 要求且无卤
- S 前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合 AEC - Q101 标准且具备生产件批准程序（PPAP）能力
- 重量：0.11g
