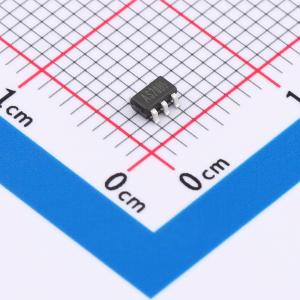

温馨提醒：图片仅供参考，商品以实物为准
AP3429AKTTR-G1-MS
停产 降压型 2A 2.3V~6V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AP3429AKTTR-G1-MS是一款1.5MHz固定频率、电流模式降压转换器,适用于便携设备,可从单节锂离子电池提供高达2A的输出电流,峰值负载条件下效率超过90%。该器件支持100%占空比低dropout操作,延长电池寿命,轻载操作下输出纹波非常低,适合噪声敏感应用。输入电压范围为2.3V至6V,输出电压可调节至低至0.6V。高开关频率减小了外部元件的尺寸,同时保持开关损耗低。内部斜率补偿设置允许使用更小的电感值,优化尺寸并提供高效操作。该器件采用低剖面6引脚SOT封装,提供可调版本。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AP3429AKTTR-G1-MS
- 商品编号
- C30197562
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP3429AKTTR-G1-MS 是一款 1.5MHz 恒定频率、电流模式降压转换器。它非常适合需要从单节锂离子电池获取高达 2A 电流的便携式设备，同时在峰值负载条件下仍能实现超过 90% 的效率。AP3429AKTTR-G1-MS 还可以以 100% 占空比运行，以实现低压降操作，延长便携式系统的电池寿命，同时轻载运行可为对噪声敏感的应用提供非常低的输出纹波。AP3429AKTTR-G1-MS 可以从 2.3V 到 6V 的输入电压提供高达 2A 的输出负载电流，并且输出电压可以调节为低至 0.6V。高开关频率可最大限度地减小外部元件的尺寸，同时保持开关损耗较低。内部斜坡补偿设置允许该设备使用较小的电感值来优化尺寸并提供高效运行。AP3429AKTTR-G1-MS 采用低剖面 6 针 SOT 封装提供，并且有可调版本。该设备提供两种工作模式，PWM 控制和 PFM 模式开关控制，从而可以在更宽的负载范围内实现高效率。
