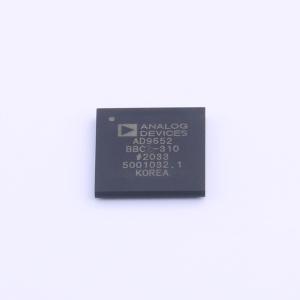

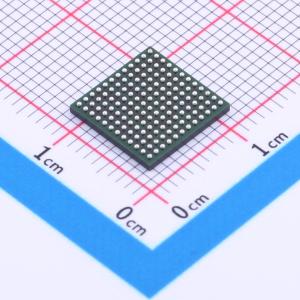

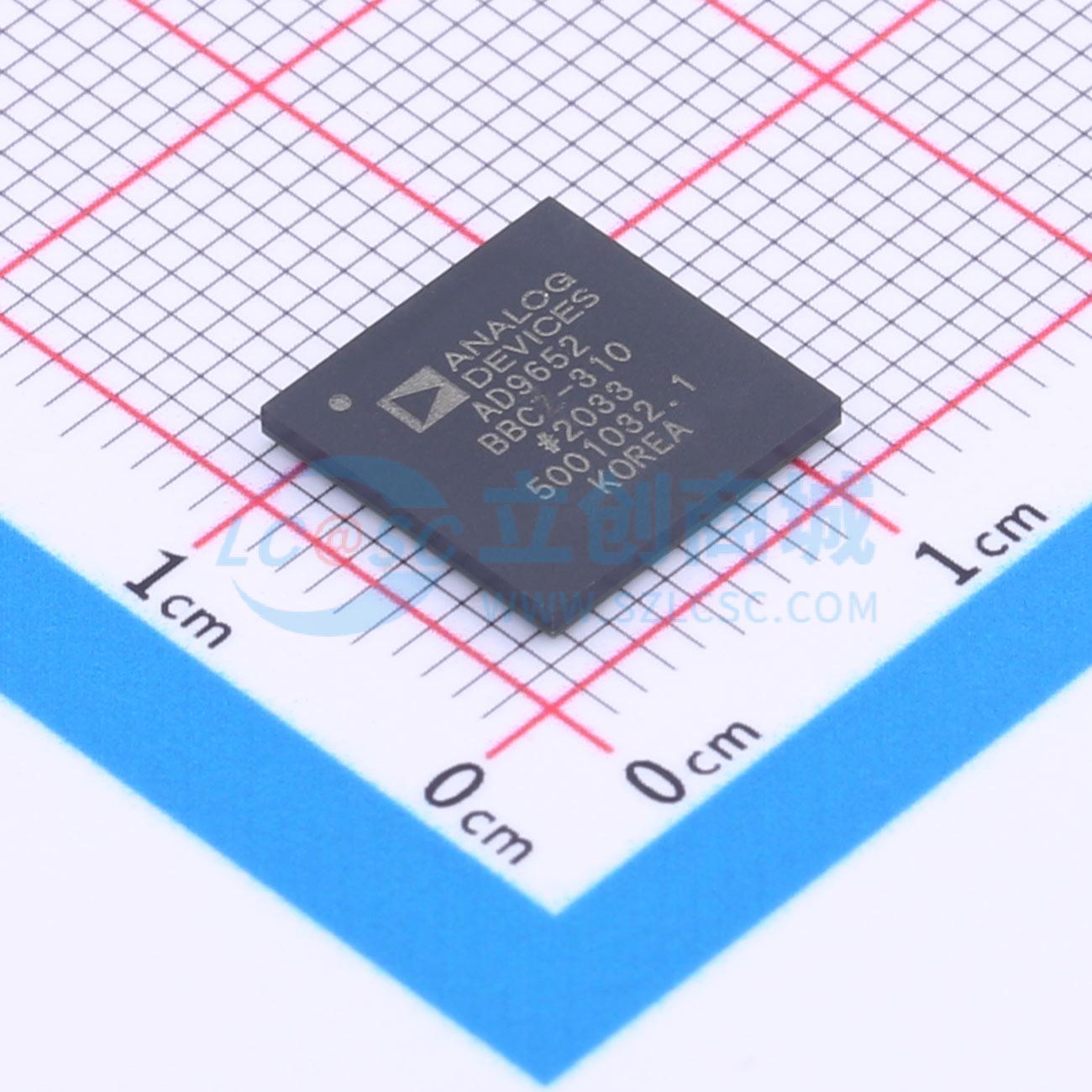

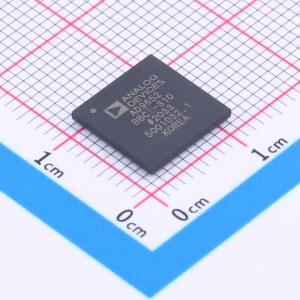

AD9652BBCZ-310

AD9652是一款双通道16位模数转换器（ADC），采样速率高达310 MSPS。它专为支持要求严苛的高速信号处理应用而设计，这些应用需要在较宽的输入频率范围（高达465 MHz）内具备出色的动态范围。其极低的本底噪声（−157.6 dBFS）和大信号无杂散动态范围（SFDR）性能（典型值超过85 dBFS），使得在大信号存在的情况下仍能分辨小信号。 双通道ADC内核采用多级流水线架构，并集成了输出误差校正逻辑。高性能片上缓冲器和内部电压基准简化了与外部驱动电路的接口，同时保持了ADC的出色性能。 AD9652可支持高达1.24 GHz的输入时钟频率，并具备1、2、4和8的整数时钟分频器，用于生成ADC采样时钟。内置占空比稳定器，可补偿ADC时钟占空比的变化。 每个ADC的16位输出数据（带超量程位）与双倍数据速率（DDR）时钟交织在一个LVDS输出端口上。通过一个三线SPI兼容串行接口完成设置和控制编程。 AD9652采用144球CSP_BGA封装，工作温度范围为工业级的 -40℃至 +85℃。

• 高动态范围：70 MHz时SNR = 75.0 dBFS（|A_IN = -1 dBFS），70 MHz时SFDR = 87 dBc（|A_IN = -1 dBFS）
• 噪声谱密度（NSD）：70 MHz、-1 dBFS输入时为−156.7 dBFS/Hz，70 MHz、−7 dBFS小信号时NSD = -157.6 dBFS/Hz
• 通道隔离度/串扰为90 dB
• 片上抖动功能（改善小信号线性度）
• 出色的中频采样性能：170 MHz时SNR = 73.7 dBFS（|A_IN = -1 dBFS），170 MHz时SFDR = 85 dBc（|A_IN = -1 dBFS）
• 全功率带宽为465 MHz
• 片上3.3 V缓冲器
• 可编程输入量程为2 V p-p至2.5 V p-p（默认）
• 差分时钟输入接收器，具备1、2、4和8的整数输入（时钟分频器输入最高支持1.24 GHz）
• 内部ADC时钟占空比稳定器
• SYNC输入支持多芯片同步
• 总功耗为2.16 W
• 供电电压为3.3 V和1.8 V
• DDR LVDS（ANSI-644电平）输出
• 串口控制
• 节能掉电模式

• 多模式数字接收机（3G或4G）
• 测试与测量仪器
• 智能天线系统
