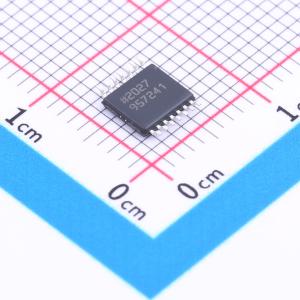

AD5625RBRUZ-1REEL7

nanoDAC系列的AD5625R/AD5645R/AD5665R和AD5625/AD5665是低功耗、四路、12/14/16位、带缓冲电压输出的数模转换器（DAC），有/无片上基准源。所有器件均采用2.7 V至5.5 V单电源供电，设计上保证单调，并且具有与I²C兼容的串行接口。 AD5625R/AD5645R/AD5665R具有片上基准源。AD5625R/AD5645R/AD5665R的LFCSP封装版本有1.25 V或2.5 V、10 ppm/℃的基准源，可提供2.5 V或5 V的满量程输出范围；AD5625R/AD5645R/AD5665R的TSSOP封装版本有2.5 V、5 ppm/℃的基准源，可提供5 V的满量程输出范围。WLCSP封装有1.25 V基准源。片上基准源在上电时处于关闭状态，允许使用外部基准源。可通过软件写入来启用内部基准源。AD5625/AD5665需要外部基准电压来设置DAC的输出范围。 该器件集成了上电复位电路，可确保DAC输出上电至0 V（POR = GND）或中间量程（POR = VDD），并保持该状态直到发生有效写入。片上精密输出放大器支持轨到轨输出摆幅。 AD5625R/AD5645R/AD5665R和AD5625/AD5665采用两线I²C兼容串行接口，可在标准（100 kHz）、快速（400 kHz）和高速（3.4 MHz）模式下工作。

• 过程控制
• 数据采集系统
• 便携式电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
