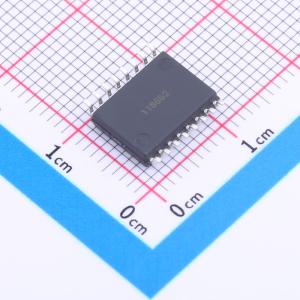

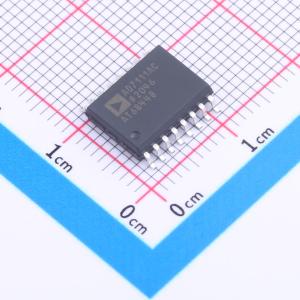

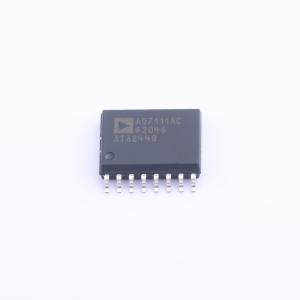

AD7111ACRZ

LOGDAC AD7111/AD7111A 是单片乘法数模转换器，在小封装内具有宽动态范围。两款 DAC 均可将模拟输入信号在 0 dB 至 88.5 dB 范围内以 0.375 dB 步长进行衰减。它们有 16 引脚 DIP 和 SOIC 封装。AD7111 还有 20 引脚 LCCC 封装。 DAC 的衰减程度由施加到片上解码逻辑的 8 位字决定。这个 8 位字被解码为 17 位字，然后施加到 17 位 R - 2R 梯形网络。由于使用了这个 17 位 DAC，在整个动态范围内都能实现非常精细的步长分辨率。 AD7111/AD7111A 可通过 8 位数据端口和标准微处理器控制线轻松与标准 8 位 MPU 总线接口。AD7111 的 WR 输入为边沿触发，需要上升沿将新数据加载到 DAC。如果需要，AD7111A 的 WR 为电平触发，以允许锁存器进行透明操作。还应注意，AD7111A 与行业标准 8 位乘法 DAC AD7524 在引脚和功能上完全兼容。这使得现有 AD7524 设计能够轻松升级，从而受益于 AD7111A 提供的更宽动态范围和更精细的步长分辨率。 AD7111/AD7111A 采用线性兼容 CMOS（LC²MOS）工艺制造，这是一种先进的混合技术工艺，将精密双极电路与低功耗 CMOS 逻辑相结合。

• 动态范围：88.5 dB
• 分辨率：0.375 dB
• 片上数据锁存器
• +5 V 工作电压
• AD7111A 与 AD7524 引脚兼容
• 低功耗

• 音频衰减器
• 声纳系统
• 函数发生器
• 数字控制 AGC 系统
