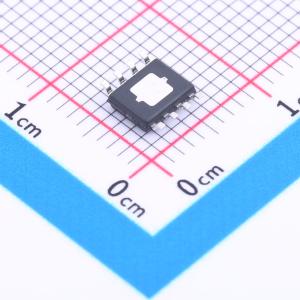

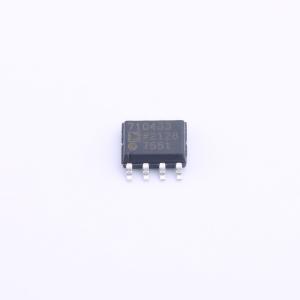

温馨提醒：图片仅供参考，商品以实物为准

ADP7104ARDZ-3.3-R7

20 V、500 mA低噪声CMOS LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款CMOS低压差线性稳压器，工作电压范围为3.3V至20V，可提供高达500mA的输出电流。这款高输入电压LDO非常适合调节从19V至1.22V电源轨运行的高性能模拟和混合信号电路。采用先进的专有架构，仅需一个1μF的陶瓷输出电容，即可提供高电源抑制比、低噪声，并实现出色的线路和负载瞬态响应。有七种固定输出电压选项和一个可调版本，可通过外部反馈分压器将输出电压范围设置为1.22V至VIN-VDO
品牌名称: ADI(亚德诺)
商品型号: ADP7104ARDZ-3.3-R7
商品编号: C2903961
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

一款CMOS低压差线性稳压器，工作电压范围为3.3 V至20 V，可提供高达500 mA的输出电流。这款高输入电压LDO非常适合为工作在19 V至1.22 V电源轨的高性能模拟和混合信号电路进行稳压。采用先进的专有架构，它具有高电源抑制比、低噪声特性，仅需一个1 μF的陶瓷输出电容，就能实现出色的线路和负载瞬态响应。提供七种固定输出电压选项和一个可调版本，可通过外部反馈分压器将输出电压设置在1.22 V至VIN - VDO之间。输出噪声电压为15 μV rms，且与输出电压无关。数字电源正常输出信号可让电源系统监控器检查输出电压是否正常。用户可编程的精密欠压锁定功能便于对多个电源进行排序。提供8引脚、3 mm×3 mm LFCSP和8引脚SOIC封装。LFCSP封装提供了非常紧凑的解决方案，并且对于需要在小尺寸、薄型封装中输出高达500 mA电流的应用，具有出色的热性能。

商品特性

输入电压范围：3.3 V至20 V
最大输出电流：500 mA
低噪声：固定输出版本为15 μV rms
在10 kHz、VOUT = 3.3 V时，电源抑制比（PSRR）为60 dB
反向电流保护
低压差：在500 mA时为350 mV
初始精度：±0.8%
线路、负载和温度范围内的精度：TJ = - 40°C至+ 125°C时为 - 2%至+ 1%；TJ = 0°C至+ 85°C时为 - 1.25%至+ 1%
低静态电流[VIN = 5 V]，在500 mA负载下，地电流IGND = 900 μA
低关断电流：在VIN = 12 V时< 40 μA，使用小容量μF陶瓷输出电容时稳定
七种固定输出电压选项：1.5 V、1.8 V、2.5 V、3 V、3.3 V、5 V和9 V
可调输出范围：1.22 V至VIN - VDO
折返式电流限制和热过载保护
用户可编程精密欠压锁定/使能功能
电源正常指示
8引脚LFCSP和8引脚SOIC封装

应用领域

对噪声敏感的应用稳压：ADC、DAC电路、精密放大器、高频振荡器、时钟和PLL
通信和基础设施
医疗保健
工业和仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	900uA
	噪声	15uVrms
	特性	过热保护；PG脚；过流保护；反接保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	60dB@(10kHz)
	压差	350mV@(500mA)
