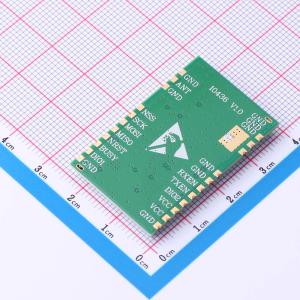

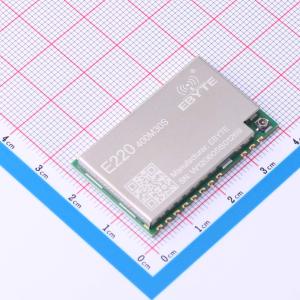

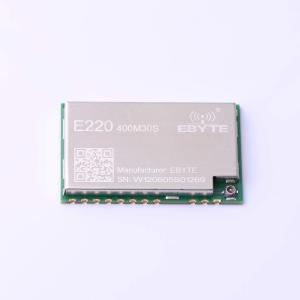

E220-400M30S

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 新一代lora无线模块LLCC68芯片远距离433M\470M硬件模块二次开发
品牌名称: EBYTE(亿佰特)
商品型号: E220-400M30S
商品编号: C2903763
商品封装: SMD,38.5x24mm
包装方式: 编带
商品毛重: 5.9克(g)

商品参数

商品概述

E220-400M30S 是基于全新一代LoRa射频芯片LLCC68 为核心自主研发的最大功率为1W 并适用于433/470MHz 贴片式LoRa无线模块，使用工业级高精度32MHz晶振。由于采用原装进口的LLCC68 为模块核心，在原有基础上内置了功率放大器（PA）和低噪声放大器（LNA），使得最大发射功率达到1W 的同时接收灵敏度也获得了进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。与上一代LoRa收发器相比，抗干扰性能与通信距离得到了提升，进一步拉开了与FSK、GFSK 调制方式的产品的差距。该产品可覆盖410~493MHz 超宽使用频率范围。由于此模块是纯硬件射频收发模块，需要使用MCU 驱动或使用专用的SPI 调试工具。

商品特性

与SX1276 模块相比，LLCC68 模块具有功耗更低、速度更快、距离更远的显著优势
实测距离可达10km
内置PA+LNA，大幅度提升通信距离和通信稳定性
最大发射功率1W，软件多级可调
支持全球免许可ISM 433/470MHz 频段
LoRa模式下支持1.76k~62.5kbps 的数据传输速率
FSK 模式下支持最高300kbps 的数据传输速率
FIFO 容量大，支持256Byte 数据缓存
支持扩频因子SF5、SF6、SF7、SF8、SF9、SF10、SF11
支持3~5.5V 供电，大于5V 供电均可保证最佳性能
双天线可选（IPEX/邮票孔），便于客户二次开发，利于集成

应用领域

家庭安防报警及远程无钥匙进入
智能家居以及工业传感器等
无线报警安全系统
楼宇自动化解决方案
无线工业级遥控器
医疗保健产品
汽车行业应用等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LoRa模块
	发射功率	31dBm
	接口类型	SPI
	调制方式	LoRa
	工作电压	3V~5.5V

	属性	参数值
	天线形式	邮票孔天线；IPEX接口
	接收电流	12.5mA
	发送电流	600mA
	接收灵敏度	-129dBm
	通讯距离	10km
