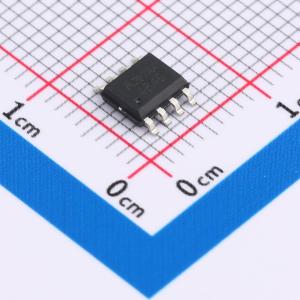

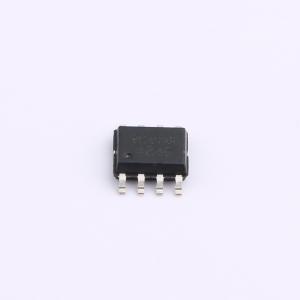

温馨提醒：图片仅供参考，商品以实物为准
AP4846
耐压:60V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：60V，7A。 RDS(ON) < 20mΩ @ VGS = 10V，典型值15mΩ。 RDS(ON) < 25mΩ @ VGS = 4.5V，典型值19mΩ。 Trench DMOS功率MOSFET。 快速开关。 出色的导通电阻和最大直流电流能力。应用：DC/DC转换器。 便携式设备负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP4846
- 商品编号
- C2903772
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 51nC@10V | |
| 输入电容(Ciss) | 2.6nF | |
| 反向传输电容(Crss) | 105pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
HSH3018B是高单元密度沟槽型N沟道MOSFET，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 HSH3018B符合RoHS和绿色产品要求，100%经过易感性雪崩耐量（EAS）测试，具备完整功能可靠性认证。
商品特性
- 60V、7A
- 在VGS = 10V时,RDS(ON) < 20 mΩ,典型值为15 mΩ
- 在VGS = 4.5V时,RDS(ON) < 25 mΩ,典型值为19 mΩ
- 沟槽式DMOS功率MOSFET
- 快速开关
- 出色的导通电阻和最大直流电流能力
应用领域
-DC/DC转换器-便携式设备的负载开关-电池开关
