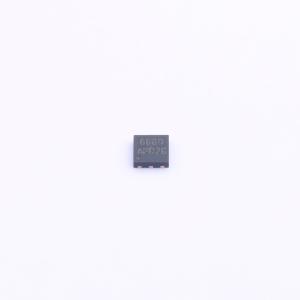

AP6680ZF
单节锂离子和锂聚合物电池保护集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP6680 是一款用于锂离子/聚合物电池保护的高集成解决方案。AP6680 内置功率 MOSFET、高精度电压检测电路和延时电路。AP6680 具备电池应用所需的所有保护功能，包括过充电、过放电、过电流和负载短路保护等
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP6680ZF
- 商品编号
- C2903769
- 商品封装
- DFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 |
商品概述
一种用于锂离子/聚合物电池保护的高集成解决方案。内置功率MOSFET、高精度电压检测电路和延时电路。具备电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护等。精确的过充检测电压可确保安全且充分的充电。低待机电流在电池储存时消耗极少电量。该器件不仅适用于数字蜂窝电话，还适用于任何需要长电池寿命的锂离子和锂聚合物电池供电的信息设备。仅需最少数量的常用外部元件，采用节省空间的DFN2*2 -6L封装。
商品特性
- 充电器反接保护
- 电池反接保护
- 过温保护
- 过充电流保护
- 两步过流检测：过放电流、负载短路、充电器检测功能、过压电池充电功能
- 符合RoHS标准且无铅（Pb）
- 60mΩ低Rss(on)内部功率MOSFET
- 内部生成延时
- 高精度电压检测
- 低电流消耗：工作模式：典型值2.8μA，掉电模式：典型值1.5μA
- 仅需一个外部电容
- 采用DFN2 -6L封装
- -40°C至+85°C温度范围
应用领域
- 单节锂离子电池组
- 移动电源
- 单节锂聚合物电池组
- 物联网传感器/电子玩具
