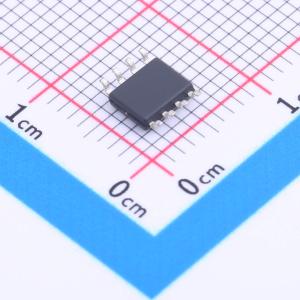

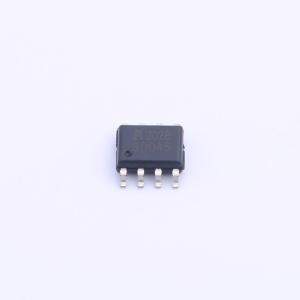

温馨提醒：图片仅供参考，商品以实物为准
AP3004S
N沟道增强型MOSFET 耐压:30V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：30V，20A。 RDS(ON) < 6mΩ @ VGS = 10V。 RDS(ON) < 9mΩ @ VGS = 4.5V。 先进的沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP3004S
- 商品编号
- C2903770
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 33.7nC@10V | |
| 输入电容(Ciss) | 1.614nF | |
| 反向传输电容(Crss) | 215pF | |
| 工作温度 | - | |
| 输出电容(Coss) | 245pF |
商品特性
- 30V、20A
- 在VGS = 10 V时,RDS(ON) < 6 mΩ
- 在VGS = 4.5 V时,RDS(ON) < 9 mΩ
- 先进沟槽技术
- 产品无铅
- 出色的RDS(ON)和低栅极电荷
应用领域
- PWM应用
- 负载开关
- 电源管理
