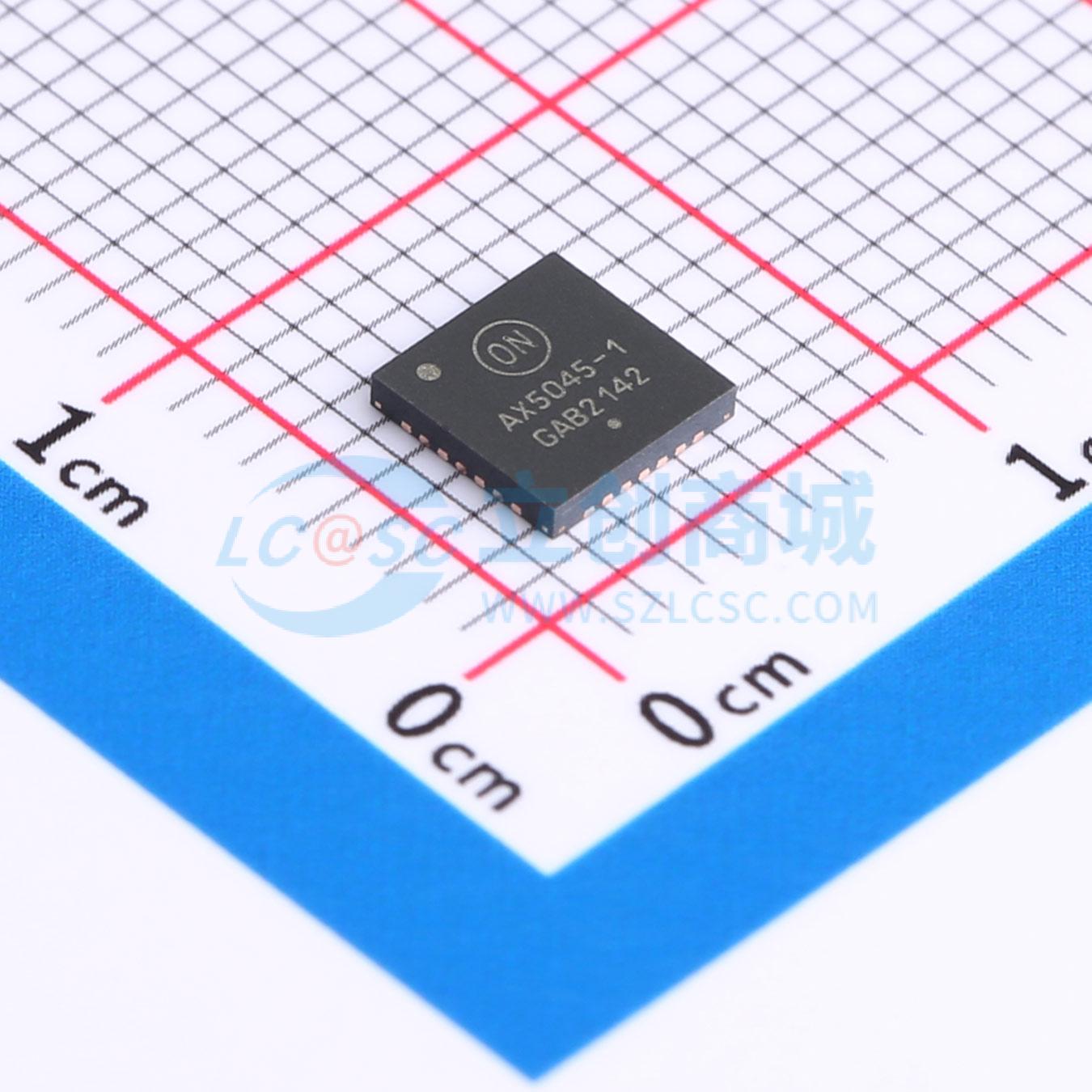

AX5045-1-TW30
AX5045-1-TW30
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- AX5045-1-TW30
- 商品编号
- C2902197
- 商品封装
- QFN-28-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | - | |
| 接口类型 | SPI | |
| 工作电压 | 3V~3.6V | |
| 应用领域 | 通用ISM<1GHz | |
| 输出功率 | 23dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 200Kbps | |
| 发射电流 | 255mA | |
| 灵敏度 | - | |
| 接收电流 | 15mA | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 集成+23 dBm高功率放大器（PA）的窄带Sub-GHz射频收发器
- 接收：915 MHz FSK、1 kbps时为15 mA；唤醒无线电（WOR）模式下，周期200 msec时为35 μA
- 发射：23 dBm、915 MHz FSK、1 kbps时为255 mA
- 待机电流：深度睡眠模式下为121 nA；唤醒定时器运行的掉电模式下为640 nA；唤醒无线电待机模式下为700 nA
- 电源电压范围：单电源3.0 V至3.6 V
- 数据速率：0.1 kbps至200 kbps（FSK）、50 kbps（ASK）、10 kbps（PSK）
- 高效集成功率放大器
- 无限制且高度线性的功率斜坡整形
- 最大输出功率：915 MHz时为23 dBm
- 功率电平可按小于0.5 dB的步长编程
- GFSK整形，BT = 0.3或BT = 0.5
- 可选前向纠错（FEC）
- 无FEC时的灵敏度：915 MHz、0.1 kbps、FSK，收发匹配时为−132 dBm
- 最大输入功率0 dBm
- 使用外部TX/Rx开关可将接收灵敏度提高多达+3 dB
- 或可使用带自动切换控制的天线分集
- 支持外部天线开关
- 短前导码模式允许接收器使用低至16位前导码工作
- 自动增益控制（AGC）和自动频率控制（AFC）
- AFC范围高达±10%
- 快速状态切换时间：发射到接收切换时间为200 μs；接收发射切换时间为62 μs
- 频率生成：可配置用于60 - 525 MHz和700 - 1050 MHz频段；射频载波频率和FSK频偏可按1 Hz步长编程；带VCO自动范围和带宽提升模式的全集成射频频率合成器，实现快速锁定；可配置为全集成或外部合成器环路滤波器，适用于大范围带宽；信道跳频高达2000跳/秒；自动频率控制（AFC）
- 唤醒无线电（WOR）：唤醒无线电可显著降低接收操作期间的功耗；640 Hz或10 kHz的最低功耗唤醒定时器；唤醒时间间隔可在98 μs至102 s之间编程
- 先进的无线电控制器：天线分集和可选外部RX/TX开关控制；无需微控制器干预的全自动数据包接收和传输；硬件支持HDLC、原始、无线M总线帧和任意定义的帧；自动信道噪声电平跟踪；精确计时的s分辨率时间戳（例如用于跳频系统）；256字节微可编程FIFO，可选支持数据包大小>256字节；三个用于前导码字节、同步字和地址的匹配单元；能够将RSSI、频率偏移和数据速率偏移与数据包数据一起存储；多个接收器参数集允许在前导码期间使用更激进的接收器参数，在不降低灵敏度的情况下显著缩短所需前导码长度
- 先进的晶体振荡器（射频参考振荡器）：适用于各种晶体的快速启动和最低功耗稳态晶体振荡器；可应用外部时钟参考（TCXO）
- SPI微控制器接口
- 扩展无线电寄存器组
- 全集成电流/电压参考
- QFN28 5 mm x 5 mm封装
- 内部上电复位
- 内部欠压检测
- 12位0.5 MS/s通用ADC（GPADC）
应用领域
- 60 - 525 MHz和700 - 1050 MHz许可和非许可无线电系统
- 物联网（IoT）
- 包括电子货架标签（ESL）的智能零售
- 自动抄表（AMR）
- 安全和跟踪应用
- 农业
- 楼宇自动化
- 无线网络
- 目标监管制度：EN 300 220，包括窄带12.5 kHz、20 kHz和25 kHz定义；EN 300 422；FCC Part 15.247；FCC Part 15.249；FCC Part 90 6.25 kHz、12.5 kHz和25 kHz
