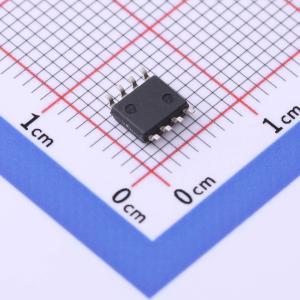

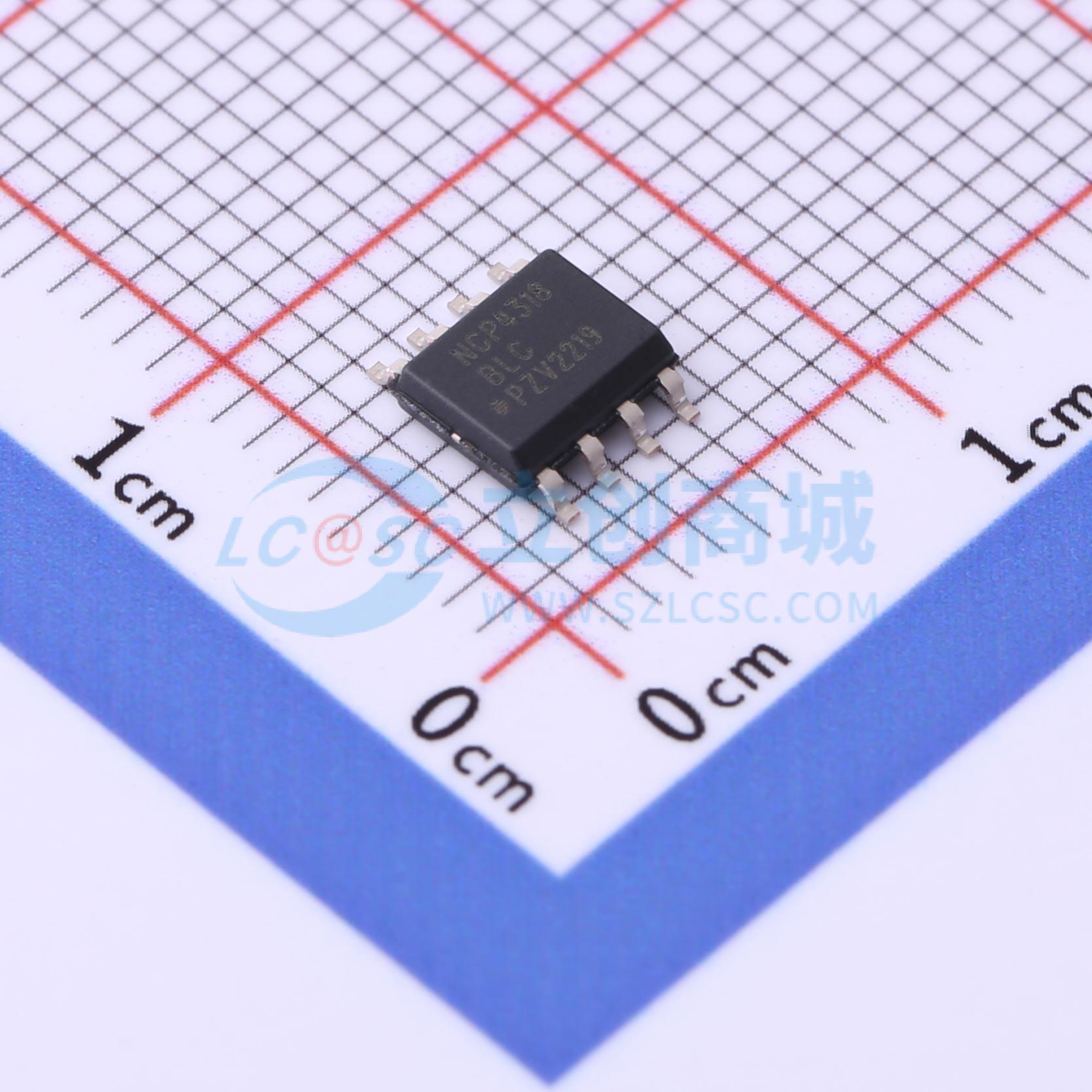

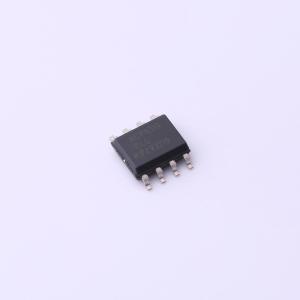

NCP4318BLCDR2G

NCP4318是一款适用于LLC谐振转换器的先进同步整流（SR）控制器，所需外部元件极少。它有两个栅极驱动级，用于驱动对变压器次级绕组输出进行整流的SR MOSFET。这两个栅极驱动级各自拥有漏极和源极感应输入，且相互独立工作。先进的自适应死区时间控制可补偿寄生电感上的电压，以减少体二极管导通，最大化系统效率。先进的关断控制算法可确保SR在整个负载范围内稳定运行。NCP4318有两种引脚分配版本——NCP4318AXX和NCP4318BXX。

• 混合模式SR关断控制
• 可靠SR运行的防直通控制
• 独立的200 V额定漏极感应引脚和专用源极感应引脚
• 先进的自适应死区时间控制
• SR电流反向检测
• 抗干扰的自适应最小导通时间
• SR导通时间增长率限制
• 多级关断阈值电压
• 自适应栅极电压控制（10 V、6 V）
• 绿色模式下低工作电流（100 μA）
• 512个开关周期、0 V/6 V栅极输出电压的软启动
• 极快的导通和关断延迟时间（30 ns/30 ns）
• 大的栅极源电流和灌电流（1.5 A/4.5 A）
• 6.5 V至35 V的宽工作电源电压范围
• 22 kHz至500 kHz的宽工作频率范围
• SOIC - 8封装
• 这些器件无铅且符合RoHS标准

• 高功率密度适配器
• 大屏幕LED电视和OLED电视电源
• 高效台式机和服务器电源
• 网络和电信电源
• 高功率LED照明
