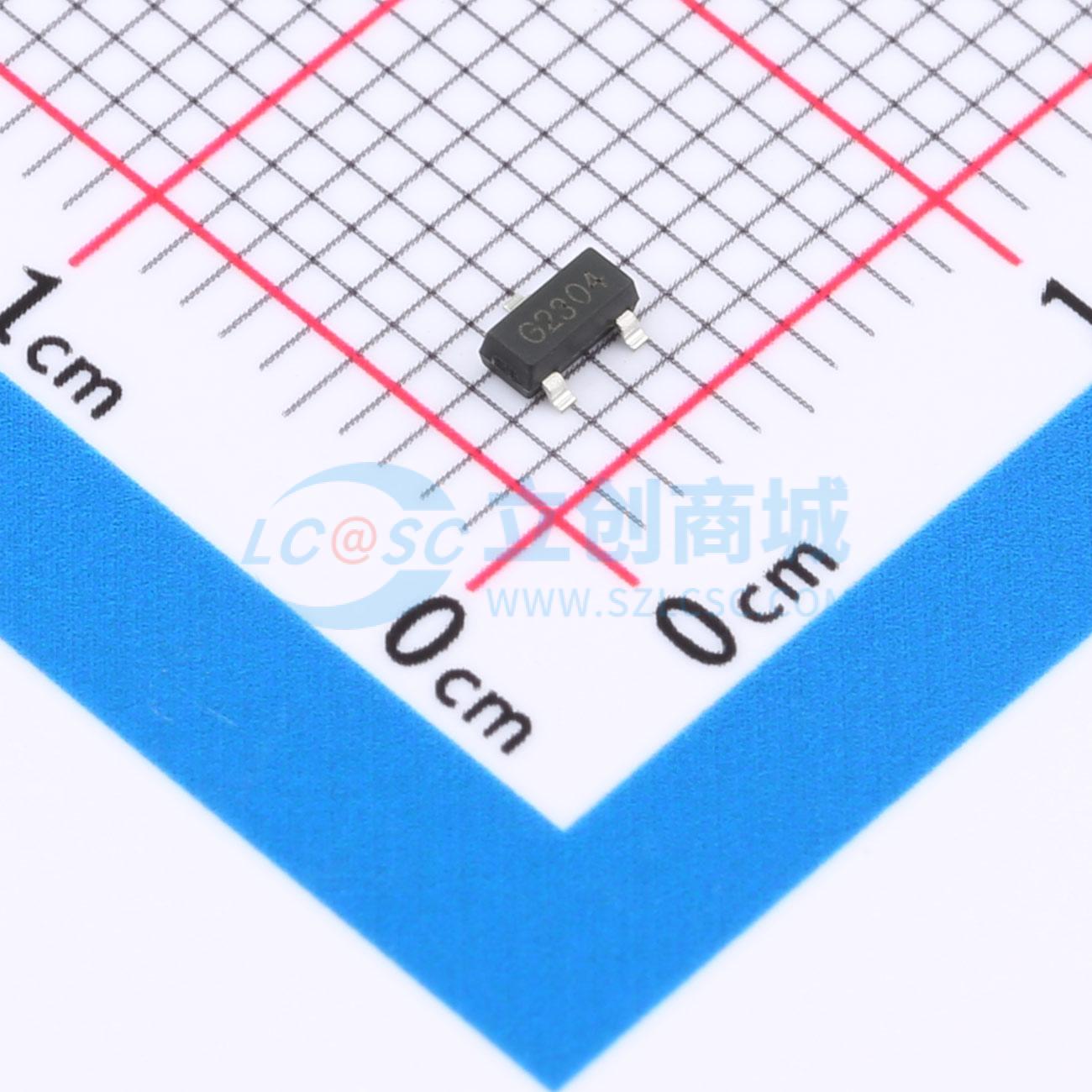

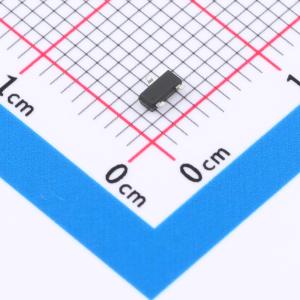

温馨提醒：图片仅供参考，商品以实物为准
G2304
1个N沟道 耐压:30V 电流:3.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管，30V,3.6A,开启1.5V，47mΩ(typ)@10V,61mΩ(typ)@4.5V
- 品牌名称
- GOFORD(谷峰)
- 商品型号
- G2304
- 商品编号
- C337503
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.6A | |
| 导通电阻(RDS(on)) | 47mΩ@10V | |
| 耗散功率(Pd) | 1.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V@250uA | |
| 栅极电荷量(Qg) | 4nC@10V | |
| 输入电容(Ciss) | 230pF | |
| 反向传输电容(Crss) | 17pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 40pF |
商品概述
2304采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 电池保护
- 负载开关
- 电源管理
