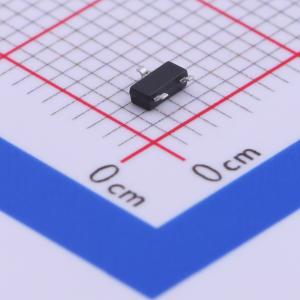

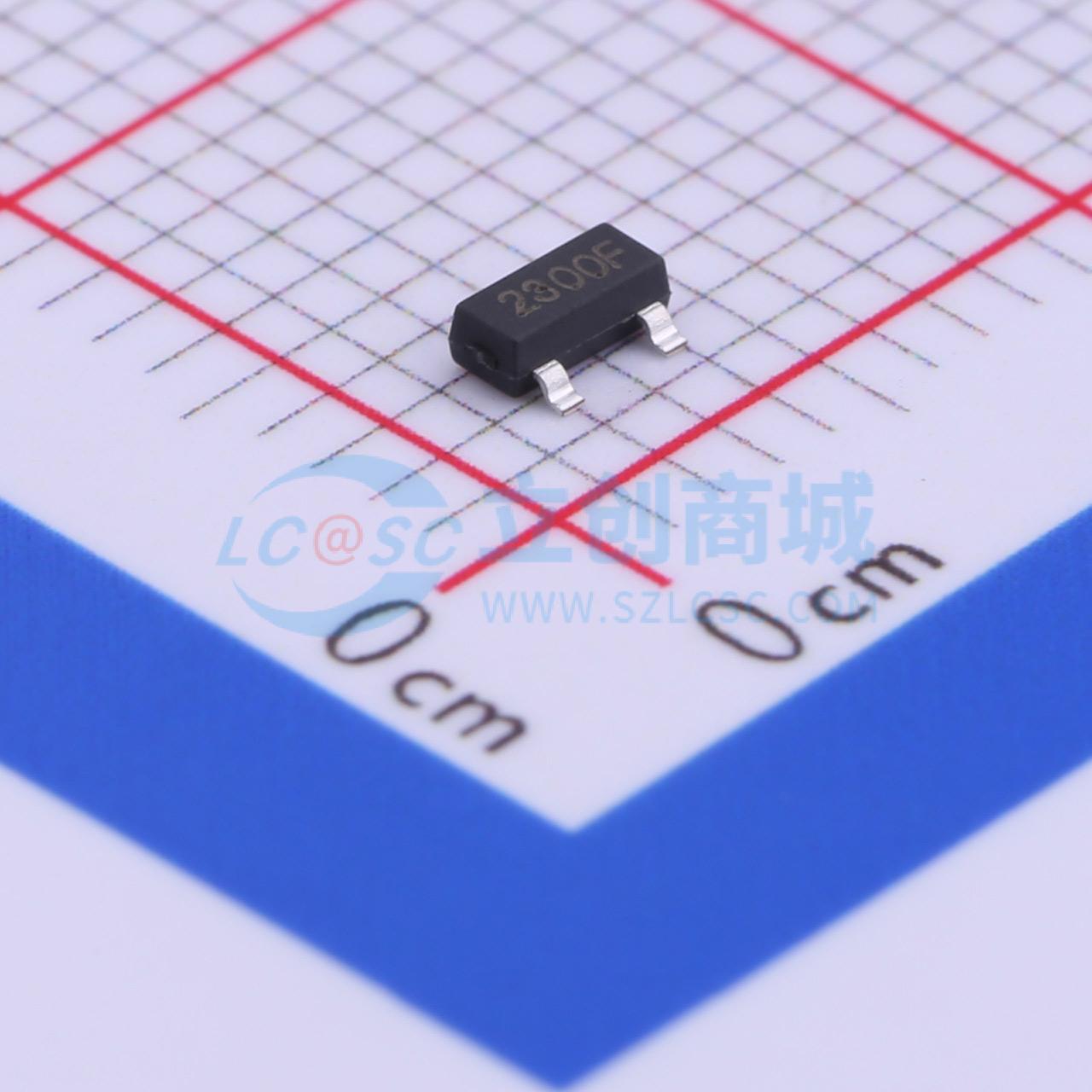

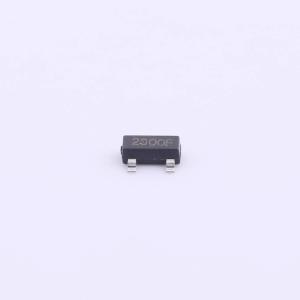

2300F
1个N沟道 耐压:20V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管，20V,6A,开启0.65V，20m?(typ)@4.5V
- 品牌名称
- GOFORD(谷峰)
- 商品型号
- 2300F
- 商品编号
- C337505
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 27mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 900mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11nC@4.5V | |
| 输入电容(Ciss) | 630pF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 150pF |
商品概述
2300F采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷，适用于多种应用场景。
商品特性
- VDS 20V
- ID（VGS = 10 V时）4.5A
- RDS(ON)（VGS = 4.5 V时）< 27 mΩ
- RDS(ON)（VGS = 2.5 V时）< 41 mΩ
- 100%雪崩测试
- 符合RoHS标准
应用领域
- 电源开关
- DC/DC转换器
