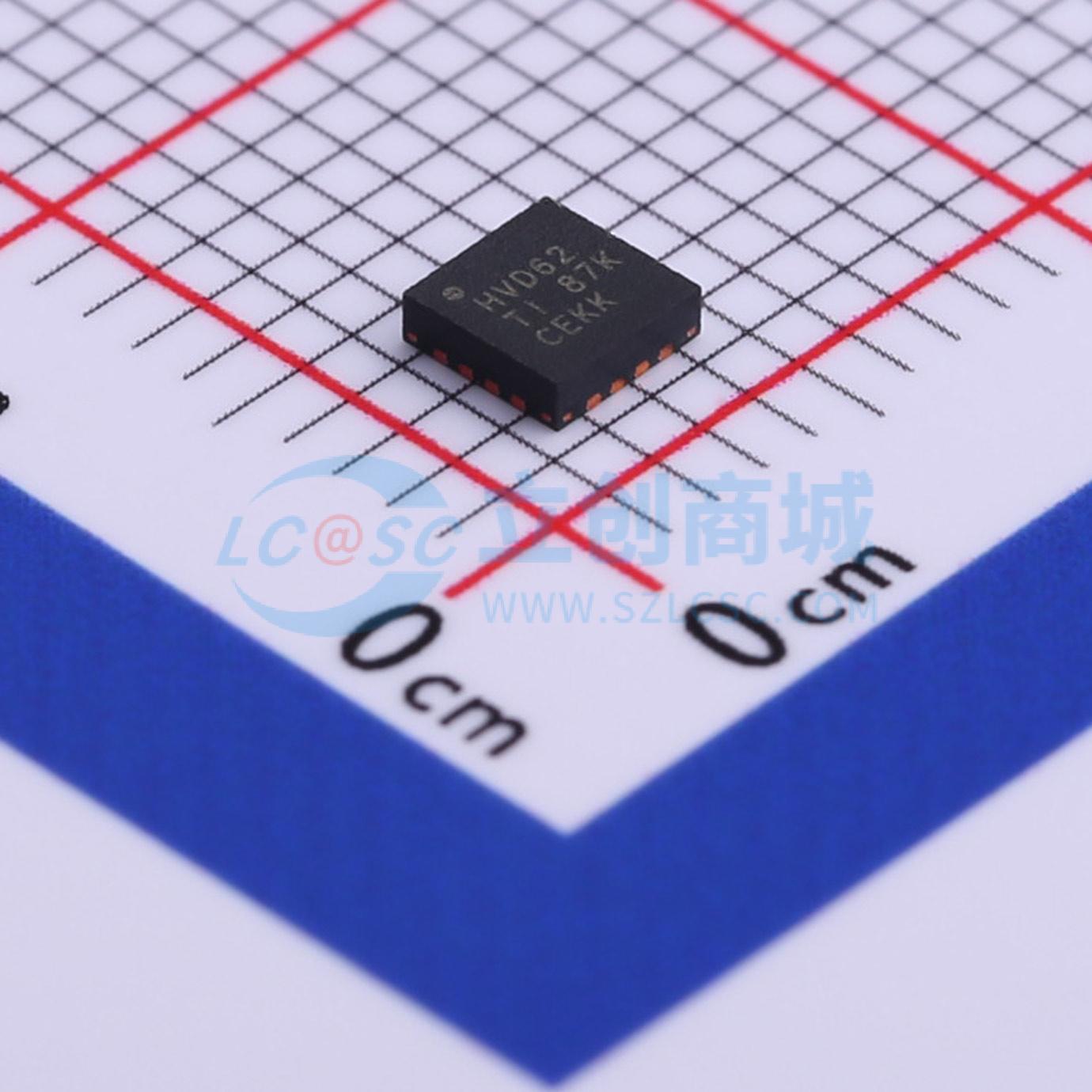

温馨提醒：图片仅供参考，商品以实物为准

SN65HVD62RGTR

SN65HVD62 AISG 开关键控同轴调制解调器收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AISG兼容的开关键控同轴调制解调器收发器，支持9.6 kbps到115 kbps的数据速率。
品牌名称: TI(德州仪器)
商品型号: SN65HVD62RGTR
商品编号: C337495
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

这些收发器在逻辑（基带）和适合长同轴介质的频率之间调制和解调信号。HVD62是一种集成的AISG开关调制解调器收发器，设计符合天线接口标准组v2.0规范。HVD62接收器集成了一个有源带通滤波器，即使在存在杂散频率成分的情况下也能解调信号。该滤波器的中心频率为2.176 MHz。发射器支持可调节的输出功率级别，从0 dBm到+6 dBm，适用于50 Ω同轴电缆。HVD62发射器符合AISG标准提供的频谱发射要求。提供了一个方向控制输出，便于RS-485接口的总线仲裁。这些设备集成了晶体振荡器输入，并且也接受标准时钟输入到振荡器。

应用领域

AISG – 天线线路设备接口
塔顶放大器（TMA）
通用调制解调器接口

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	3V~5.5V
	数据速率	115Kbps
	静电保护	±2kV
	工作温度	-40℃~+85℃
