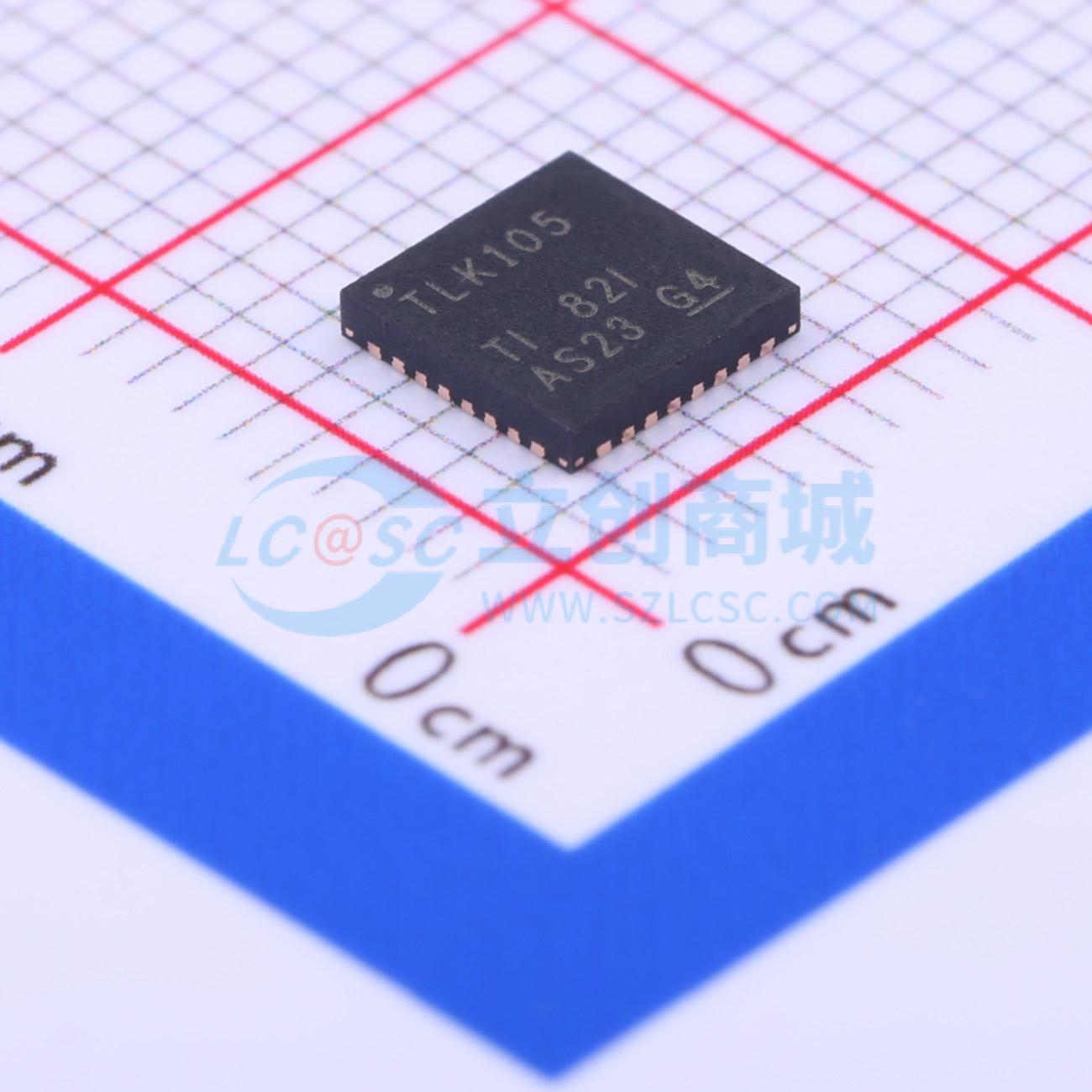

TLK105RHBR
停产 TLK105 工业温度单端口 10/100Mbps 以太网物理层收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗，支持10Base-T和100Base-TX，自动协商，集成电缆诊断功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLK105RHBR
- 商品编号
- C337498
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | 以太网收发器 | |
| 通道数 | 1 | |
| MAC接口 | MII；RMII | |
| 以太网速率标准 | 10BASE-T；100BASE-TX |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbit/s；100Mbit/s | |
| 工作电压 | 1.8V；2.5V；3.3V | |
| 功耗 | 275mW | |
| 工作温度 | -40℃~+85℃ |
商品概述
TLK10x 是一个用于 10Base-T 和 100Base-TX 信号的单端口以太网物理层。该设备集成了在标准双绞线电缆上传输和接收数据所需的所有物理层功能。TLK10x 支持标准的媒体独立接口（MII）和简化媒体独立接口（RMII），可直接连接到媒体访问控制器（MAC）。
TLK10x 设计具有电源灵活性，可以使用单一的 3.3V 电源供电，或者结合 3.3V 和 1.55V 电源供电以降低功耗。
TLK10x 使用混合信号处理来执行均衡、数据恢复和错误校正，以实现在 CAT 5 双绞线布线上的稳健操作。该设备不仅满足 IEEE 802.3 的要求，而且在串扰和外来噪声方面保持高裕度。
TLK10x 以太网物理层具有特殊的断电模式，可在电缆较短的系统中节省功耗。此模式提供了在系统不需要驱动标准 IEEE 802.3 100 米电缆长度或 TLK10x 的扩展 150 米无误码电缆范围时降低系统功耗的灵活性。
应用领域
- 工业网络和工厂自动化
- 实时工业以太网应用如EtherCAT, Ethernet/IP, ProfiNET, SERCOSIII 和 VARAN
- 电机与运动控制
- 通用嵌入式应用
