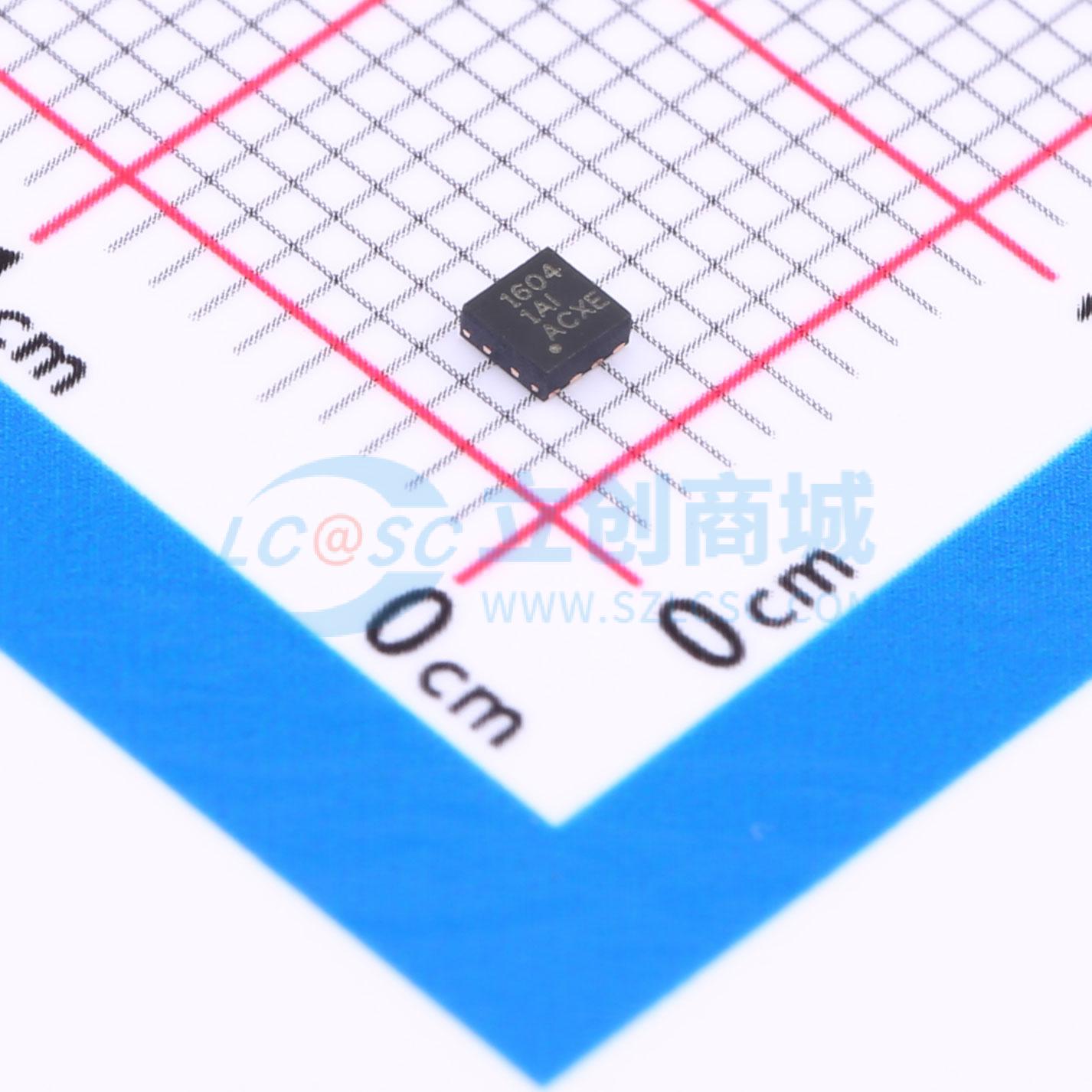

温馨提醒：图片仅供参考，商品以实物为准
TPS51604DSGR
用于高频CPU核心电源的同步降压FET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS51604 适用于同步降压高频 CPU 内核电源应用的 4A、28V 半桥栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51604DSGR
- 商品编号
- C337501
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边；低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | - | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 30ns | |
| 下降时间(tf) | 8ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 8uA |
商品概述
TPS51604驱动器针对高频CPU VCORE应用进行了优化。采用了减少死区时间驱动和自动过零等先进特性，以在整个负载范围内优化效率。 SKIP引脚提供连续导通模式（CCM）操作选项，以支持对输出电压的可控管理。此外，TPS51604支持两种低功耗模式。当PWM输入处于三态时，静态电流降至130 μA，并能立即响应。当SKIP保持在三态时，电流降至8 μA（恢复开关操作通常需要20 μs）。与合适的德州仪器（TI）控制器配对使用时，这些驱动器可提供性能卓越的电源系统。 TPS51604器件采用节省空间、散热增强型的8引脚、2 mm x 2 mm WSON封装，工作温度范围为 -40℃至105℃。
商品特性
- 用于优化CCM的减少死区时间驱动电路
- 用于优化不连续导通模式（DCM）效率的自动过零检测
- 用于优化轻载效率的多种低功耗模式
- 用于高频操作的优化信号路径延迟
- 针对超极本场效应晶体管（FET）优化的集成自举（BST）开关驱动强度
- 针对5 V FET驱动进行优化
- 转换输入电压范围（VIN）：4.5至28 V
- 2 mm×2 mm、8引脚、带散热焊盘的WSON封装
应用领域
- 使用具有以下电源输入的高频CPU的平板电脑：
- 适配器
- 5 V或12 V电池非稳压直流（NVDC）轨
