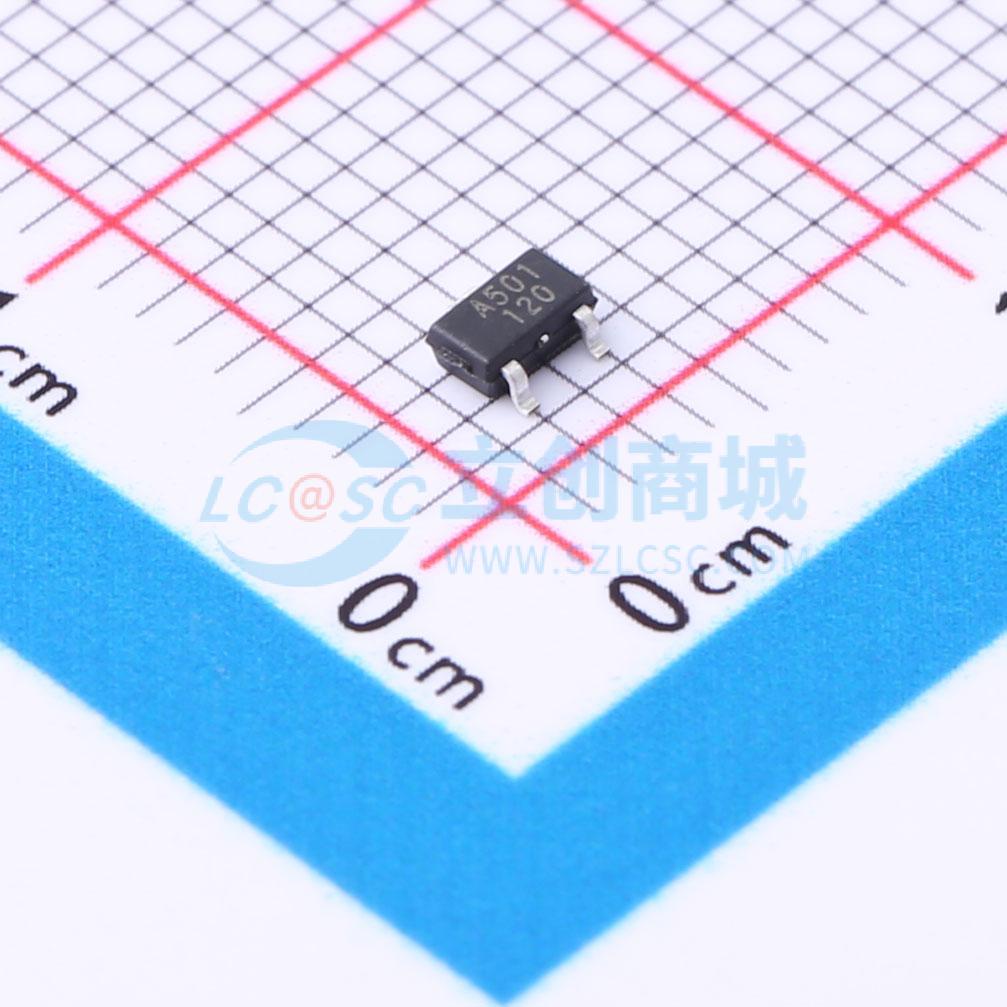

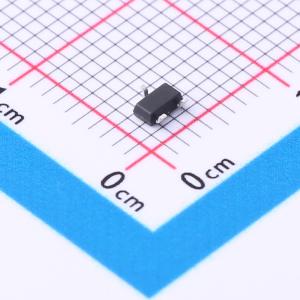

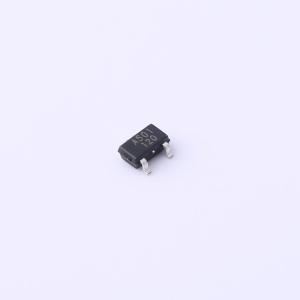

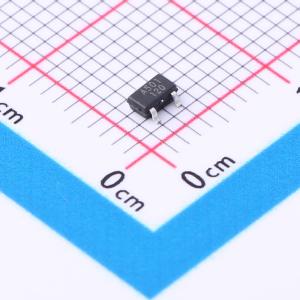

JSM501
高灵敏度双极霍尔开关传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- JSM501是一款基于BCDMOS技术设计的高灵敏度双极霍尔开关芯片。芯片包括温度补偿、比较器和输出驱动器。此外，机械应力对芯片的磁性参数影响很小。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM501
- 商品编号
- C2900607
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 2.7V~30V | |
| 输出电流 | 25mA | |
| 工作电流 | 2.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作点(Gs) | 9Gs | |
| 释放点(Gs) | 9Gs | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 反向电压保护 |
商品概述
JSM501是一款基于BCDMOS技术设计的高灵敏度双极霍尔开关芯片。该芯片集成了温度补偿电路、比较器和输出驱动器。其磁性参数受机械应力的影响极小。该系列传感器适用于工业环境和汽车应用，工作温度范围为-40℃~150℃，电源电压范围为2.7V~30V。JSM501提供三种符合RoHS标准的封装形式：T092S、S0T23（薄型）和S0T23-3L，并且产品已通过AEC-Q100认证。
应用领域
- 速度和RPM传感器
- 转速表传感器
- 流量传感器
- 直流电动机、电机和风扇控制
- 机器人控制
