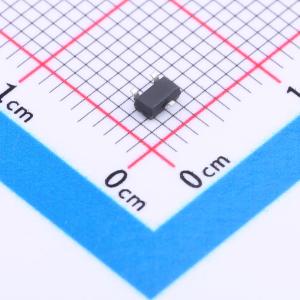

温馨提醒：图片仅供参考，商品以实物为准
JSM402F
霍尔效应开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双极锁存霍尔开关 JSM402F采用高压bipolar工艺制程，是一款耐高压双极霍尔开关传感器。该芯片内部由电压稳压单元，霍尔电压发生器，差分放大电路，温度补偿电路，集电极开路输出电路组成。输入磁感应强度，输出为数字电压信号。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM402F
- 商品编号
- C2900605
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 3.8V~60V | |
| 输出电流 | 30mA | |
| 工作点(Gs) | 2.5mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 2.5mT | |
| 工作温度 | -40℃~+150℃ | |
| 工作电流 | 4.8mA | |
| 输出类型 | 开路集电极 |
商品概述
JSM402F采用高压bipolar工艺制程，是一款耐高压双极霍尔开关传感器。该芯片内部由电压稳压单元，霍尔电压发生器，差分放大电路，温度补偿电路，集电极开路输出电路组成。输入磁感应强度，输出为数字电压信号。可耐高电压冲击，具有极强的抗噪能力。工作温度范围为-40℃至150℃，工作电压从3.8V到60V，可驱动电流最大30mA。适用于各种消费类电子、汽车和工业控制等领域。提供TO92S和SOT23两种封装形式，且所有封装都符合RoHS标准。
应用领域
- 无刷直流电机换向
- 速度测量
- 计数
- 角位置检测
- 接近检测
