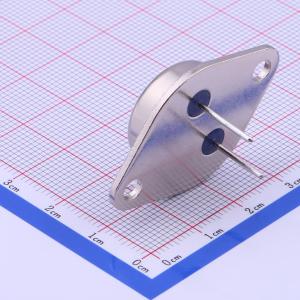

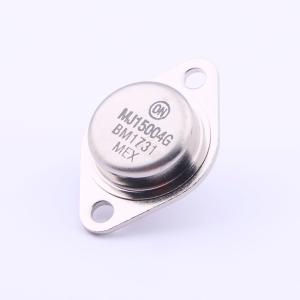

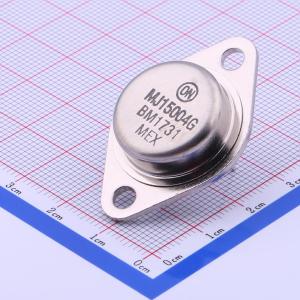

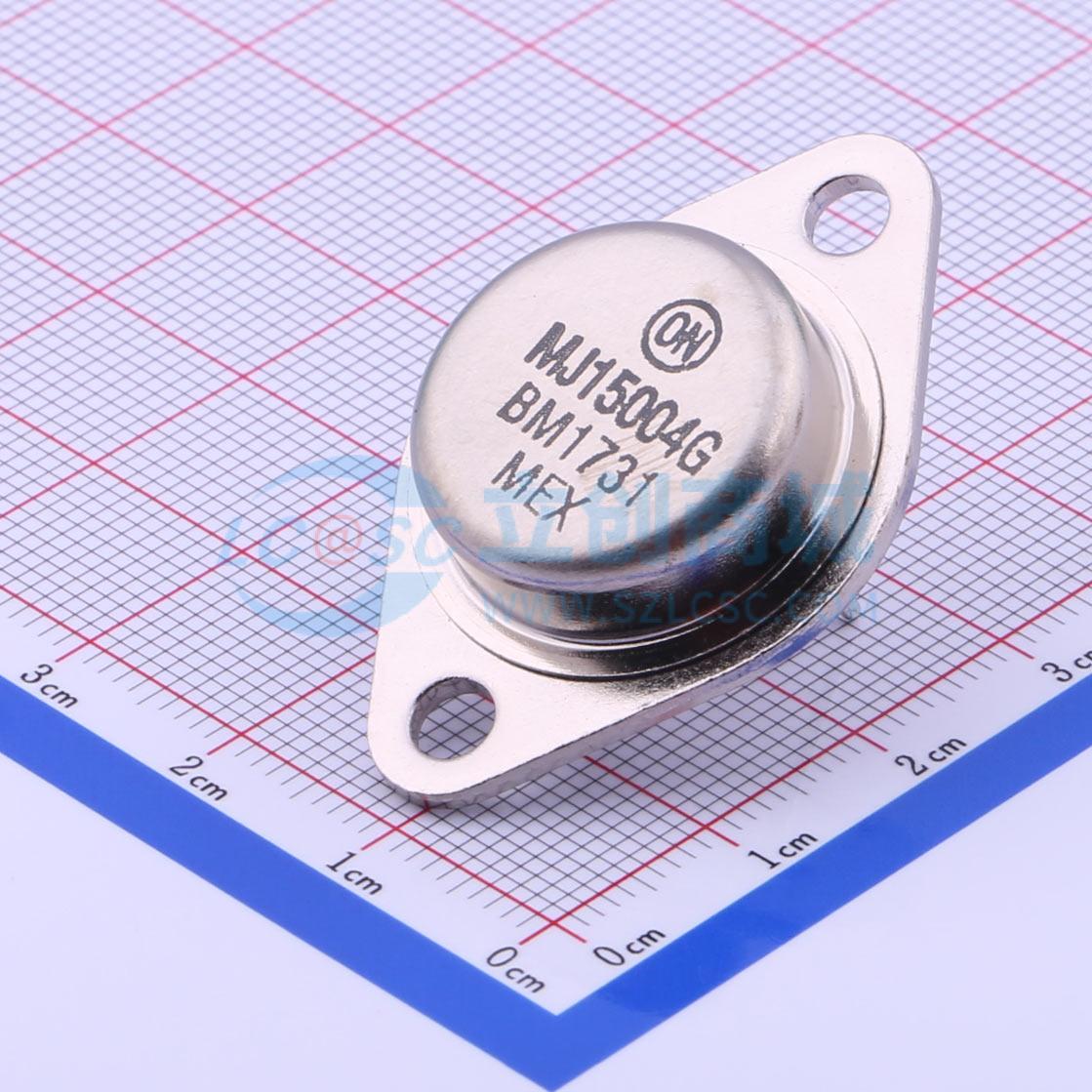

MJ15004G

PNP 电流:20A 电压:140V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 功率晶体管，适用于高功率音频、磁盘磁头定位器和其他线性应用。
品牌名称: onsemi(安森美)
商品型号: MJ15004G
商品编号: C2729
商品封装: TO-204
包装方式: 托盘
商品毛重: 13克(g)

商品参数

晶体管类型：PNP
电流 - 集电极（Ic）（最大值）：20A
电压 - 集射极击穿（最大值）：140V
不同?Ib，Ic 时的?Vce 饱和值（最大值）：1V @ 500mA，5A
电流 - 集电极截止（最大值）：250μA
不同?Ic，Vce?时的 DC 电流增益（hFE）（最小值）：25 @ 5A，2V
功率 - 最大值：250W
频率 - 跃迁：2MHz
安装类型：通孔
封装/外壳：TO-204AA，TO-3
供应商器件封装：TO-3

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/托盘，最小起订量 1 个)

个

起订量：1 个100个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	三极管(BJT)
	晶体管类型	PNP
	集电极电流(Ic)	20A
	集射极击穿电压(Vceo)	140V
	耗散功率(Pd)	250W
	直流电流增益(hFE)	150@5A,2V

	属性	参数值
	特征频率(fT)	2MHz
	集电极截止电流(Icbo)	250uA
	集射极饱和电压(VCE(sat))	1V@5A,0.5A
	工作温度	-65℃~+200℃
	射基极击穿电压(Vebo)	5V
	数量	1个PNP
