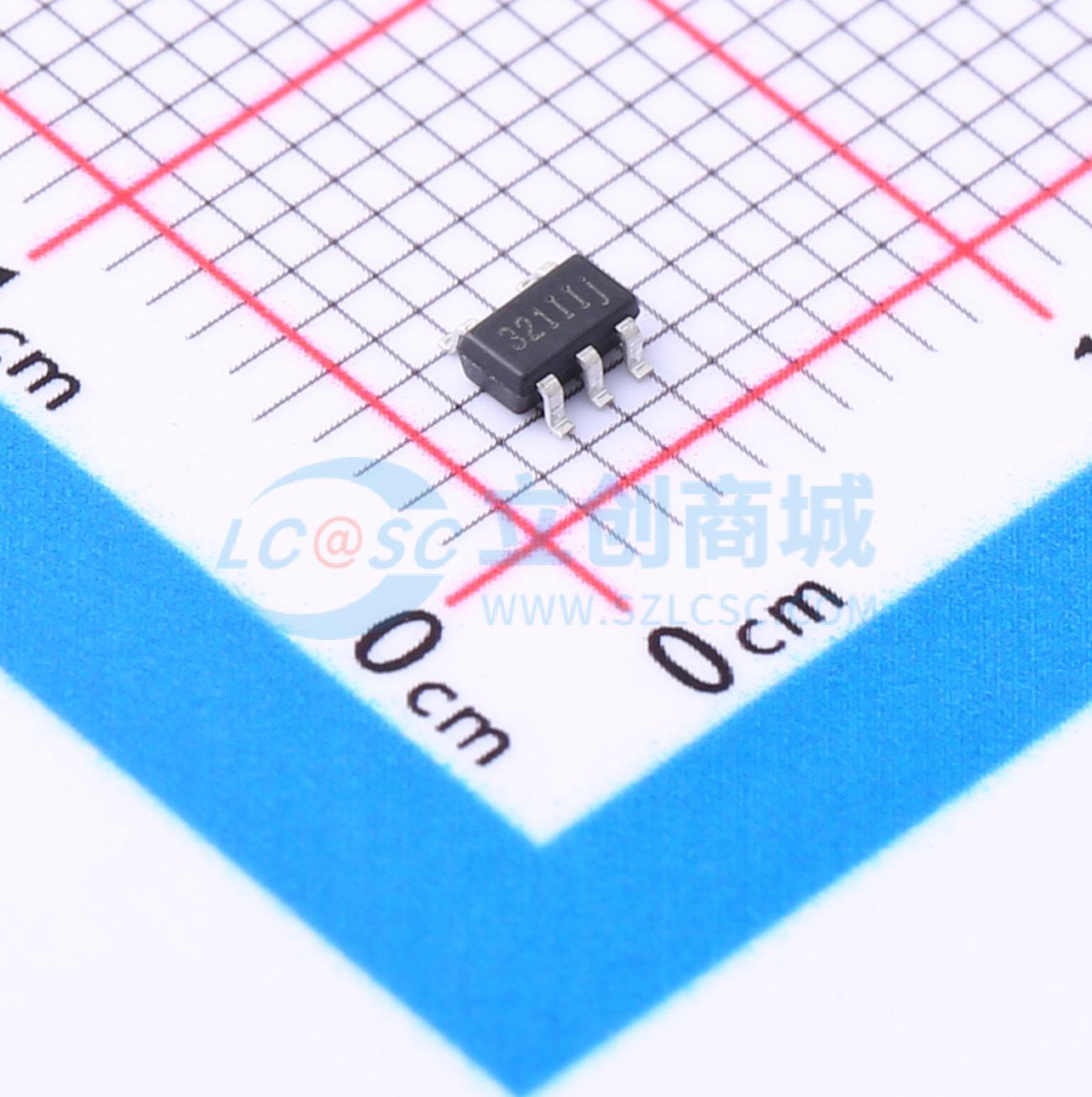

温馨提醒：图片仅供参考，商品以实物为准
LTC321XT5/R6
通用型1.2MHz、RRI0、1.8V CMOS放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道、双通道和四通道运算放大器专为对成本敏感的通用系统和应用而设计。具有轨到轨输入和输出 (RRIO) 摆幅，低静态电流（典型值 85μA），结合宽带宽（1.2 MHz）和低噪声（1 kHz 时为 30 nV/Hz），使其非常适合各种需要在成本和性能之间取得良好平衡的电池供电应用，如音频输出、消费电子、烟雾探测器、便携式医疗设备和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。其稳健的设计为电路设计人员提供了易用性：在高达 500 pF 的容性负载下实现单位增益稳定，集成 RF/EMI 抑制滤波器，在过驱动条件下无相位反转，以及高静电放电 (ESD) 保护（5 kV HBM）
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC321XT5/R6
- 商品编号
- C2888108
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 3.5uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
应用领域
- 电池供电仪器：消费、工业、医疗、笔记本
- 音频输出
- 无线传感器：家庭安全、远程传感、无线计量
- 传感器信号调理：传感器接口、环路供电、有源滤波器
