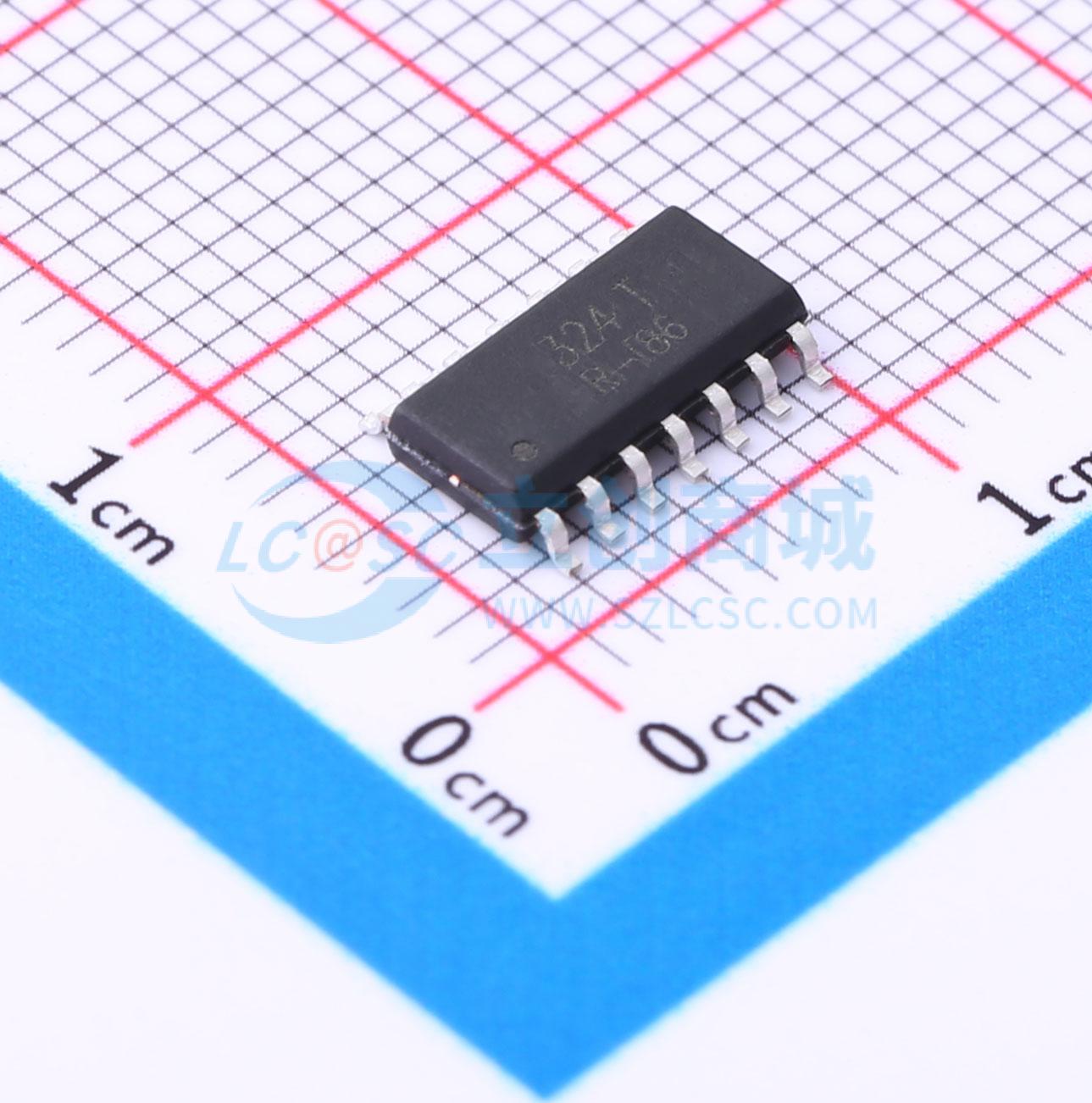

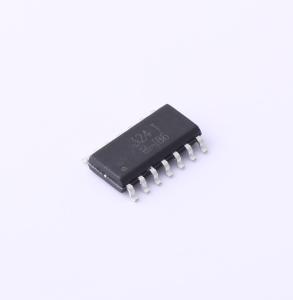

温馨提醒：图片仅供参考，商品以实物为准
LTC324XS14/R5
通用型1.2MHz、RRI0、1.8V CMOS放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC321/LTC358/LTC324 系列单通道、双通道和四通道运算放大器专为对成本敏感的通用系统和应用而设计。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值 85 μA），同时具备宽带宽（1.2 MHz）和低噪声（1 kHz 时为 30 nV/√Hz）的特点，非常适合各种需要在成本和性能之间取得良好平衡的电池供电应用，如音频输出、消费电子、烟雾探测器、便携式医疗设备和白色家电等。低输入偏置电流使这些放大器可用于源阻抗达兆欧级的应用
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC324XS14/R5
- 商品编号
- C2888109
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 3.5uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50pA | |
| 噪声密度(eN) | 27nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 77dB | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
应用领域
- 电池供电设备：消费电子、工业、医疗、笔记本
- 音频输出
- 无线传感器：家庭安全、远程感应、无线计量
- 传感器信号调理：传感器接口、环路供电、有源滤波器
