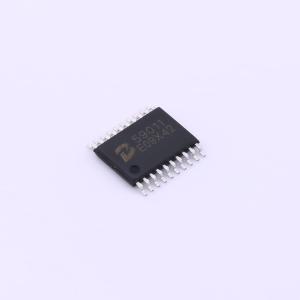

PL59011
100V 同步降压 PWM 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PL59011 是一款高电压 PWM 控制器,设计用于高性能同步降压 DC/DC 应用。支持 12V 至 100V 的宽输入电压范围,可调节频率从 50kHz 到 500kHz,具有精确的 1.2V 参考电压。该控制器驱动一对外部 N-MOSFET,提供用户可编程的软启动和关断延迟功能,以及多种保护特性,包括欠压锁定、过压锁定和过流保护。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL59011
- 商品编号
- C2887237
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~100V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
PL59011是一款高压PWM控制器，专为高性能同步降压DC/DC应用而设计，输入电压最高可达100V。 PL59011驱动一对外部N - MOSFET。开关频率可在50 kHz至500 kHz之间编程，便于灵活调整效率和尺寸。对于低压应用，可使用内部1.2V参考电压精确调节输出电压。 保护功能包括用户可编程的欠压锁定、过压锁定和过流保护。在关断模式下，电源电流降至10µA以下。 PL59011在中等到重载电流下采用自适应恒定导通时间峰值电流模式控制，在轻载电流下以PFM模式运行。通过这种控制方案，PL59011使用最少的输出电容即可提供出色的线路和负载瞬态响应。外部环路补偿可灵活使用更广泛的电感和输出电容组合。 PL59011支持最高500kHz的可调开关频率。该器件实现了用户可编程的逐周期电流限制，并带有200ms过载定时器，以防止器件热失控。如果触发过载条件，该器件将停止开关，直到EN引脚状态改变。该器件还实现了用户可编程的过压锁定保护和过温保护，以确保可靠运行。
商品特性
- 12V至100V宽工作输入范围
- 50kHz至500kHz可调频率运行
- 精密参考电压（1.2V）
- 可编程软启动，具备预偏置负载能力
- 可编程EN关断延迟功能
- 可编程过载保护，带0.2s消隐定时器和打嗝模式
- 可编程逐周期电流限制保护
- 可编程输入欠压锁定保护，带锁存功能
- 可编程输入过压保护，带锁存功能
- 输出过压保护
- 过温保护
- ETSSOP20封装
应用领域
- 48V非隔离DC - DC转换器
- 汽车应用
- 电信总线转换器
- 通用应用
- USB Type - C电源传输
- 工业DC - DC电机驱动器
