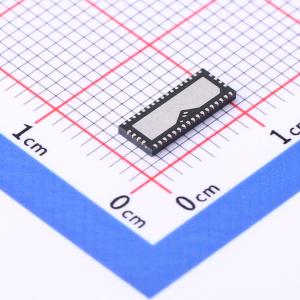

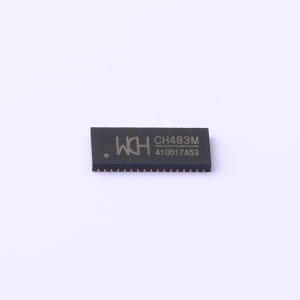

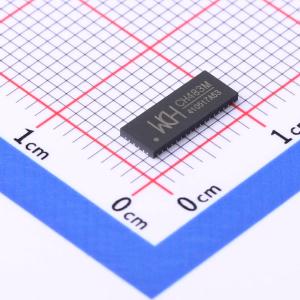

温馨提醒：图片仅供参考，商品以实物为准
CH483M
差分超高速模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CH482D、CH483M、CH483X、CH484M、CH481D 和 CH486F 是基于射频（RF）技术的差分高速信号双向模拟开关，具有高带宽和低导通电阻。CH482D 包含 2 通道差分超高速信号 2:1 模拟开关（双刀双掷，QPDT），可用于 USB 3.0 超高速、PCIe Gen1/2、SATA/SAS 1.5G/3G/6G、Display Port 等 2 通道差分信号的二选一开关。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH483M
- 商品编号
- C2887249
- 商品封装
- QFN-42(3.5x9)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 6 | |
| 工作电压 | 3V~3.5V | |
| 导通时间(ton) | 1us |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 3.5Ω | |
| 关闭时间(toff) | 6ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 7GHz | |
| 传播延迟(tpd) | 9ns |
