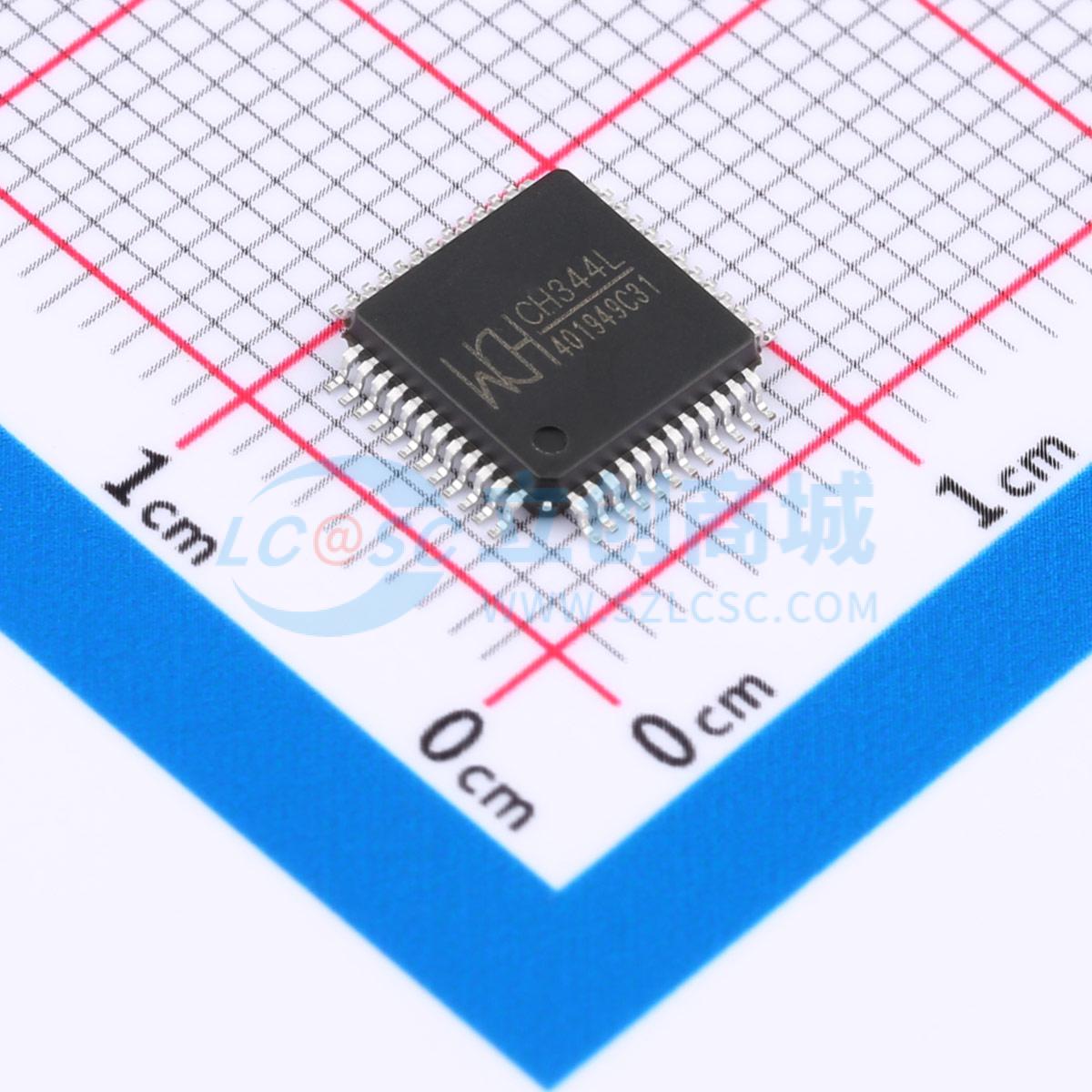

CH344L
USB转4串口芯片
- 描述
- CH344是一款USB总线的转接芯片，实现USB转四个异步串口UART0/1/2/3功能，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU直接升级到USB总线。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH344L
- 商品编号
- C2887250
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 2.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转UART | |
| USB协议版本 | USB 2.0 | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V；5V | |
| 数据速率 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | FIFO缓冲；可编程波特率；内置时钟发生器；硬件流控支持；上电复位 |
商品概述
CH344是一款USB总线转接芯片，实现USB转四个异步串口的功能，用于为计算机扩展异步串口，或将普通串口设备或微控制器直接升级至USB总线。
商品特性
- 提供高速（CH344Q，480Mbps）或全速（CH344L，12Mbps）USB设备接口。
- 内置固件，仿真标准串口，兼容计算机端Windows操作系统下的串口应用程序，无需修改。
- 支持免安装的操作系统内置CDC类驱动程序或高速率的VCP厂商驱动程序。
- 硬件全双工串口，内置独立的收发缓冲区。
- CH344Q支持通讯波特率1200bps～6Mbps，CH344L支持1200bps～2Mbps。
- 串口支持8个数据位，支持奇校验、偶校验以及无校验。
- 每个串口内置2048字节的接收FIFO，1024字节的发送FIFO。
- 支持常用的MODEM联络信号。
- 支持CTS和RTS硬件自动流控。
- 支持半双工，提供串口正在发送状态指示TNOW，可用于控制RS485收发切换。
- 支持最多16路GPIO输入输出功能。
- 通过外加电平转换器件，支持RS232、RS485、RS422等接口。
- 内置EEPROM，可配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数。
- 单一3.3V供电。
- 提供LQFP48无铅封装，兼容RoHS。
应用领域
- USB转四路TTL串口
