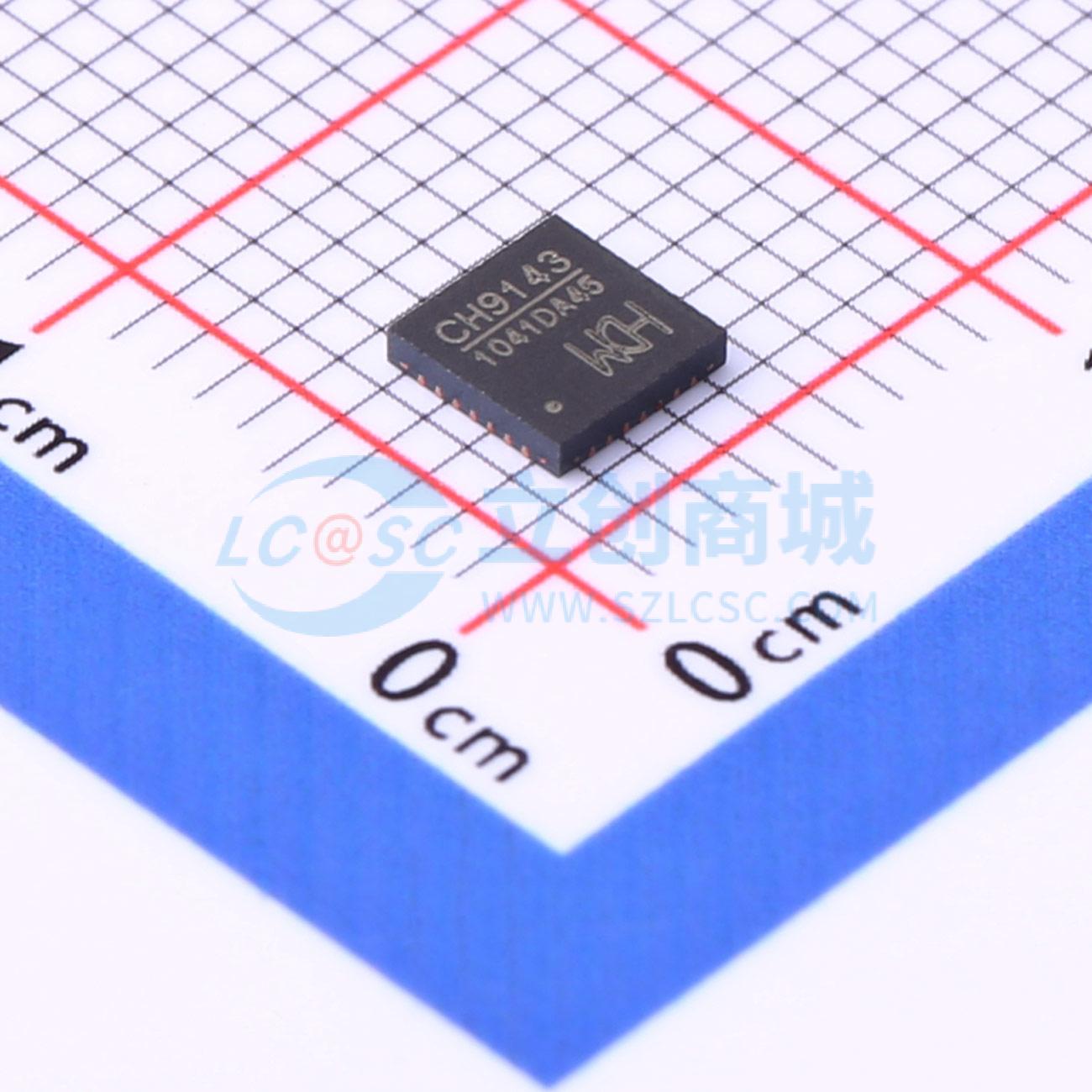

CH9143

BLE/UART/USB三通芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CH9143是一款蓝牙低功耗（BLE）/通用异步收发传输器（UART）/通用串行总线（USB）收发器，可实现BLE、USB和UART之间的数据传输。BLE支持主模式、从模式和主从模式。在从模式和主从模式下可配置BLE通信及参数，支持BLE4.2版本
品牌名称: WCH(南京沁恒)
商品型号: CH9143
商品编号: C2887252

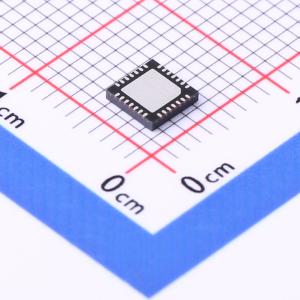

商品封装: QFN-28-EP(4x4)
包装方式: 托盘
商品毛重: 0.04克(g)

商品参数

商品概述

CH9143是一款BLE/UART/USB三通芯片，实现蓝牙、USB接口和串口接口之间的数据相互传输。蓝牙支持主机模式、从机模式和主从一体模式，在从机模式和主从一体模式下可对蓝牙通信及其参数进行配置，支持BLE4.2。串口支持AT指令配置，支持MODEM联络信号，最高波特率达1Mbps。同时可实现计算机USB接口、串口和蓝牙之间的联机调试或数据监控。该芯片采用USB和BLE虚拟串口技术，电脑端提供虚拟串口驱动，屏蔽了蓝牙和USB底层技术细节，无需二次开发，即连即用，兼容常规串口应用程序和串口调试工具，可快速实现三路“串口”间的相互数据传输。

商品特性

实现蓝牙、USB接口、串口三接口数据相互传输。
蓝牙支持从机模式、主机模式和主从一体模式。
提供电脑端USB和蓝牙虚拟串口驱动。
兼容现有串口软件和工具，无需二次开发。
支持Windows/Linux/Android/iOS等系统的蓝牙主机连接。
提供两种串口驱动程序模式：厂商驱动程序模式和免安装的USB-CDC驱动程序模式。
蓝牙传输距离达100m。
蓝牙发送功率支持8档可调。
支持3.3V和2.5V工作电压。
支持蓝牙传输配置和串口AT指令配置。
异步串口最高通信波特率为1Mbps。
串口支持MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。
串口支持5、6、7或8个数据位以及1或2个停止位。
串口支持奇校验、偶校验、无校验、空白0、标志1等校验方式。
集成全速USB设备接口，兼容USB V2.0。
32K时钟源可选外部晶振。
采用QFN28_4X4封装。

应用领域

MCU/DSP/嵌入式系统
工业仪器仪表
智能家居
USB与串口的无线延长

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	其他接口
	接口类型	USB；UART
	数据速率	1Mbps

	属性	参数值
	工作电压	2.5V；3.3V
	工作温度	-40℃~+85℃
	功能特性	多接口协同
