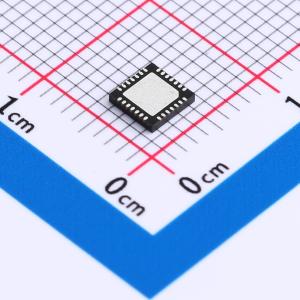

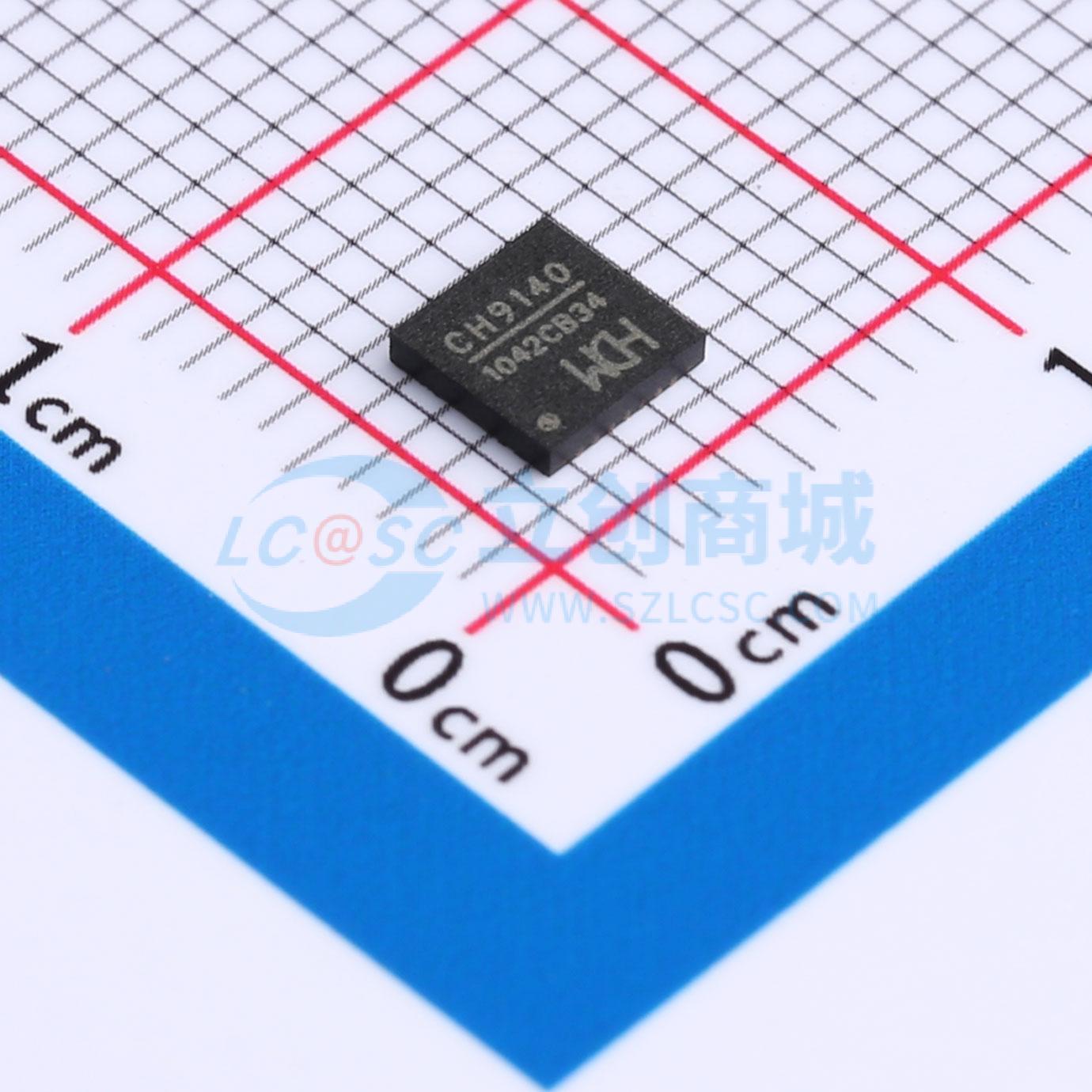

温馨提醒：图片仅供参考，商品以实物为准
CH9140
蓝牙低功耗（BLE）转通用异步收发传输器（UART）桥接控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款蓝牙低功耗 (BLE) 到 UART 的桥接控制器，支持 BLE 主从模式或从模式，支持 BLE4.2。波特率高达 1Mbps，支持 MODEM 接触信号，支持 BLE 主从模式下的自动连接或绑定。计算机端提供虚拟串口驱动程序，用于 BLE 接口，可直接使用串口调试工具。它与串口应用程序兼容，无需二次开发即可与 UART 通信，轻松实现免插拔，不受电缆距离限制。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH9140
- 商品编号
- C2887251
- 商品封装
- QFN-28-EP(4x4)
- 包装方式
- 托盘
- 商品毛重
- 1.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 接口类型 | UART | |
| 工作电压 | 2.5V~3.6V | |
| 应用领域 | 蓝牙 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 1Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 | |
| 功能特性 | 上电复位功能；支持软件复位 |
商品概述
CH9140是一款蓝牙转串口芯片，支持蓝牙主从一体模式或从机模式，兼容蓝牙BLE4.2。其异步串口最高通讯波特率可达1Mbps，并支持MODEM联络信号。在蓝牙主从模式下，支持自动连接或绑定功能。该芯片提供电脑端虚拟串口驱动，允许蓝牙接口直接使用串口调试工具并与串口应用程序兼容，无需二次开发即可实现与串口设备的通讯，从而使串口连接摆脱线缆束缚并突破距离限制。
商品特性
- 提供电脑端蓝牙虚拟串口驱动。
- 兼容现有串口软件与工具，无需二次开发。
- 支持Windows、Linux、Android、iOS等系统作为蓝牙主机进行连接。
- 支持蓝牙主从一体模式和从机模式。
- 蓝牙主从模式支持自动连接或绑定。
- 支持通过硬件配置参数。
- 传输距离可达100米。
- 发射功率支持8档可调。
- 掉电睡眠电流低至0.3uA。
- 支持3.3V和2.5V工作电压。
- 异步串口最高通讯波特率达1Mbps。
- 串口支持MODEM联络信号，包括RTS、DTR、DCD、RI、DSR、CTS。
- 串口支持奇校验、偶校验、无校验、空白0、标志1等多种校验方式。
- 支持获取芯片供电电压参数。
- 32K时钟源可选择外部晶振。
- 采用QFN28封装，为方形无引线28引脚。
应用领域
- MCU、DSP与嵌入式系统
- 工业仪器仪表
- 智能家居
- USB与串口无线延长
