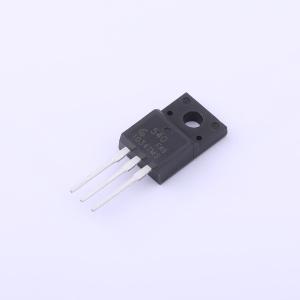

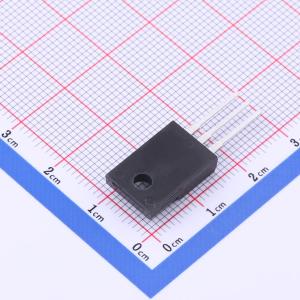

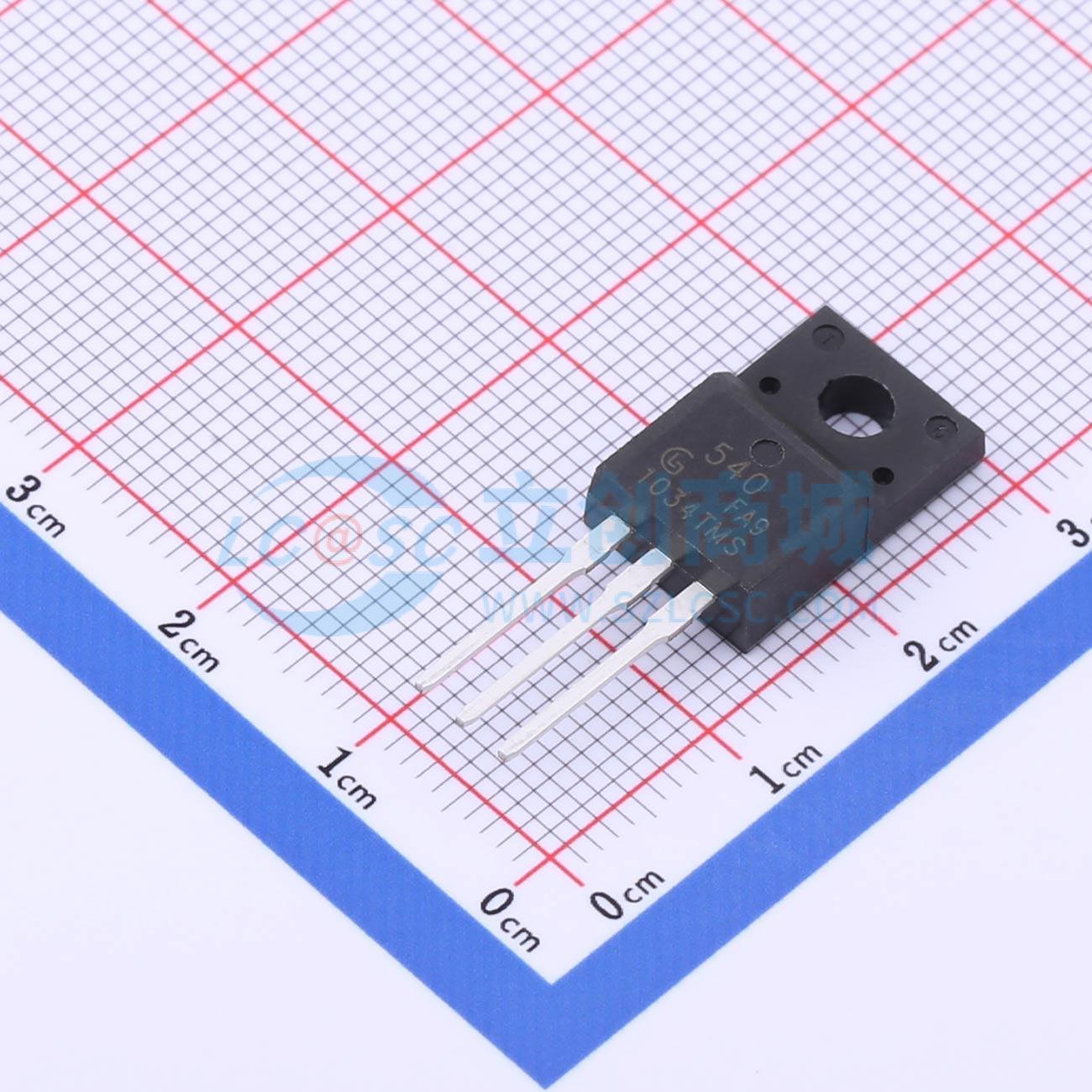

温馨提醒：图片仅供参考，商品以实物为准
CS540FA9
N沟道,电流:30A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- GL(光磊)
- 商品型号
- CS540FA9
- 商品编号
- C2886424
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 1.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)@Vgs,Id) | 26mΩ@10V,10A | |
| 功率(Pd) | 41W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 1.3V@250uA | |
| 栅极电荷(Qg@Vgs) | 39nC@10V | |
| 输入电容(Ciss@Vds) | 2nF@25V | |
| 反向传输电容(Crss@Vds) | 250pF@25V | |
| 工作温度 | -55℃~+175℃ |
商品概述
SOP-8 塑封封装双 P 沟道 MOS 场效应管。
商品特性
- RDS(ON)< 31 m Ω@ VGS=10 V (典型值26mΩ)
- 高密度单元设计,实现超低 \mathsfRdson
- 雪崩电压和电流特性完全表征
- 出色的封装,散热性能良好
应用领域
-电源开关应用-硬开关和高频电路-不间断电源
