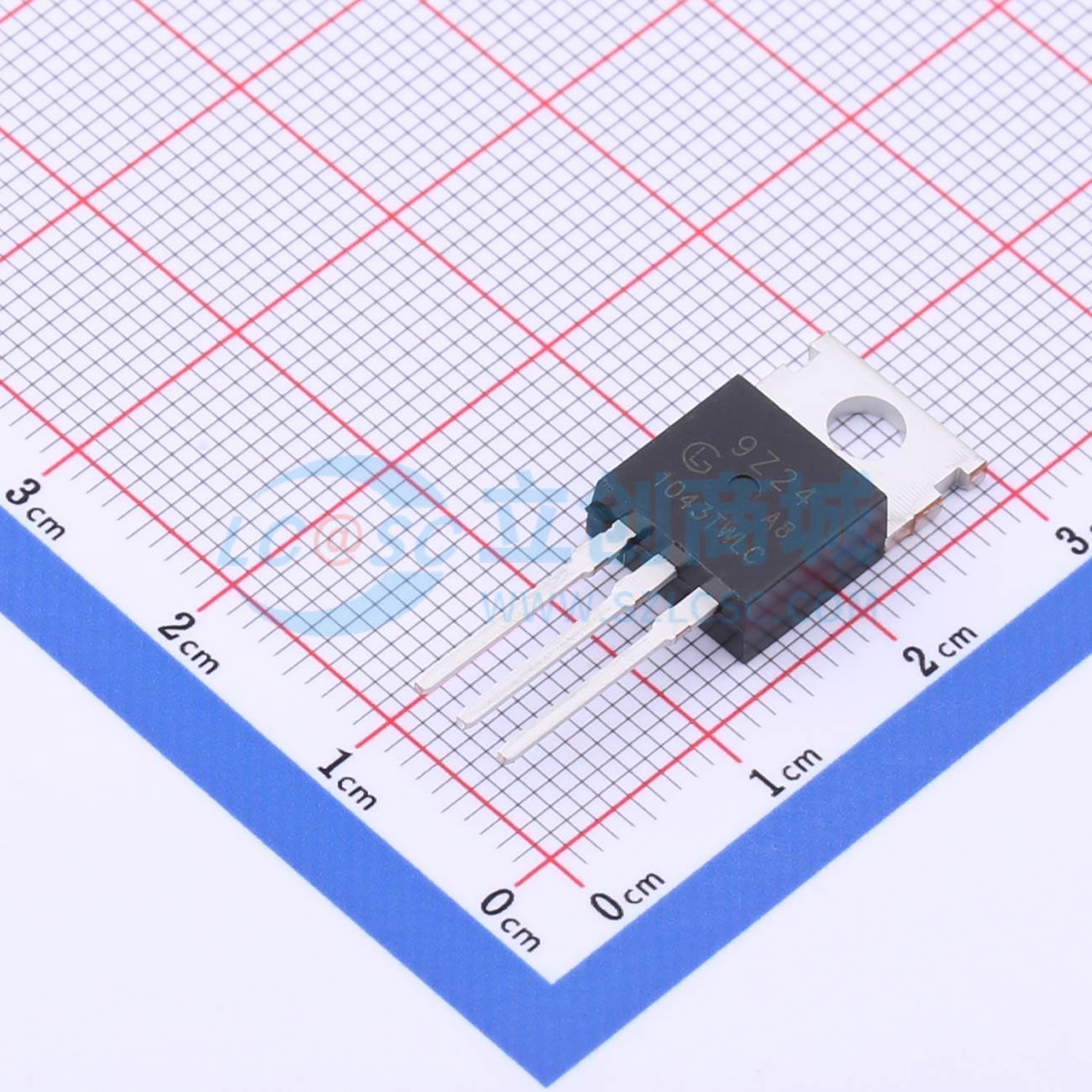

温馨提醒：图片仅供参考，商品以实物为准
GL9Z24A8
P沟道,电流:-15A,耐压:-60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- GL(光磊)
- 商品型号
- GL9Z24A8
- 商品编号
- C2886423
- 商品封装
- TO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)@Vgs,Id) | 55mΩ@10V,7.5A | |
| 功率 | 45W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | - | |
| 栅极电荷(Qg@Vgs) | 25nC@10V | |
| 输入电容(Ciss@Vds) | 1.45nF | |
| 反向传输电容(Crss@Vds) | 110pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
GL60N02A4采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的导通电阻RDS(ON)，适用于多种应用场景。其封装形式为TO - 252，符合RoHS标准。
商品特性
- 在VGS = 10 V时，RDS(ON)<5 mΩ（典型值为3.8 mΩ）
- 采用高密度单元设计，实现超低导通电阻
- 具备完整的雪崩电压和电流特性
- 封装散热性能良好
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
