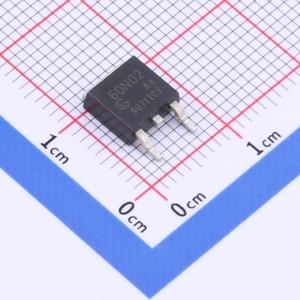

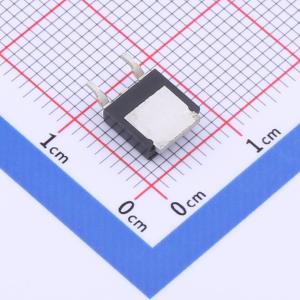

GL60N02A4
N沟道,电流:60A,耐压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- GL(光磊)
- 商品型号
- GL60N02A4
- 商品编号
- C2886412
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)@Vgs,Id) | 3.8mΩ@10V,20A | |
| 功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 800mV@250uA | |
| 栅极电荷(Qg@Vgs) | 28nC@10V | |
| 输入电容(Ciss@Vds) | 2nF@10V | |
| 反向传输电容(Crss@Vds) | 210pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品概述
HT2301A采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -20V，ID = -3.5A
- 在VGS = -2.5V时，RDS(ON) < 95mΩ
- 在VGS = -4.5V时，RDS(ON) < 75mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
