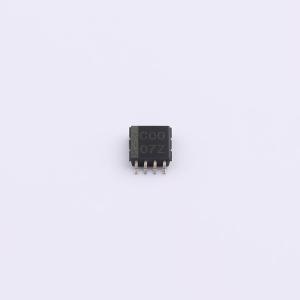

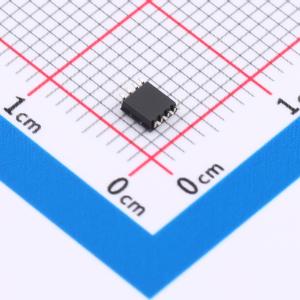

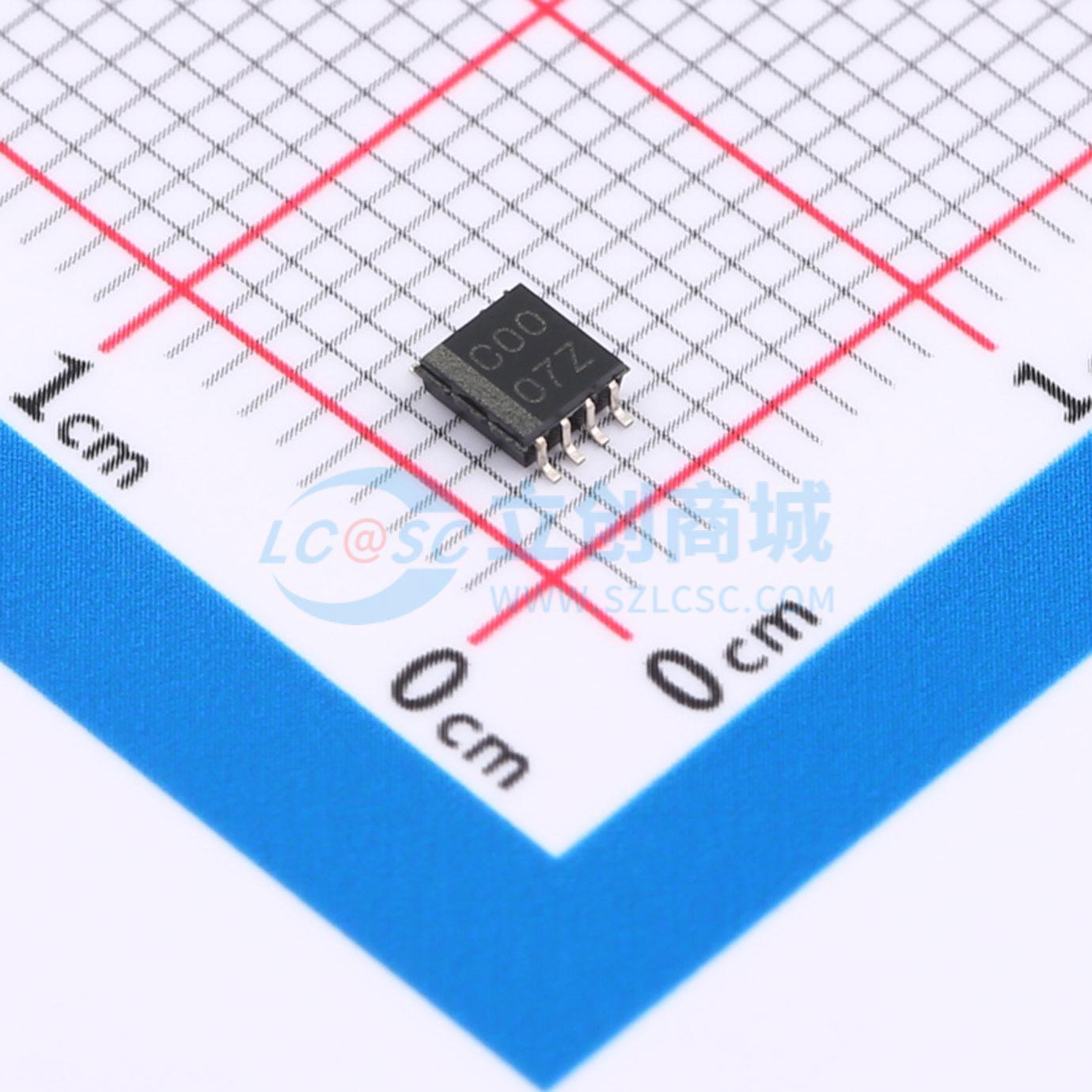

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G00WDCTREP
双2输入正与非门
- 描述
- SN74LVC2G00W-EP 增强型产品 2 通道、2 输入、1.65V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G00WDCTREP
- 商品编号
- C2878826
- 商品封装
- SM-8
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 570mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5.3ns@3.3V,50pF | |
| 工作温度 | -55℃~+115℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
这款双路2输入正与非门，设计用于VCC为1.65V至5.5V的工作环境。SN74LVC2G00W-EP在正逻辑下实现布尔函数Y = 与非AB，即Y = 非A + 非B。该器件完全符合部分掉电应用的规范，Ioff电路会禁用输出，防止器件掉电时损坏性的反向电流流过器件。
商品特性
- 受控基线
- 一个组装/测试地点，一个制造地点
- 温度性能扩展至-55℃ 至 115℃
- 增强型缩减生产源(DMS)支持
- 增强型产品变更通知
- 具备合格追溯体系
- 支持5V VCC工作
- 输入可承受电压最高达5.5V
- 3.3V下最大tpd为5.3ns
- 低功耗，最大Icc为10μA
- 3.3V下输出驱动为±24mA
- 3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
- 3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2V
- Ioff支持部分掉电模式操作
- 闩锁性能超过JESD 78 II类标准的100mA要求
- ESD保护超过JESD 22标准，2000V人体模型(A114-A)，1000V充电器件模型(C101)
- 元器件认证符合JEDEC及行业标准，确保扩展温度范围内的可靠运行
