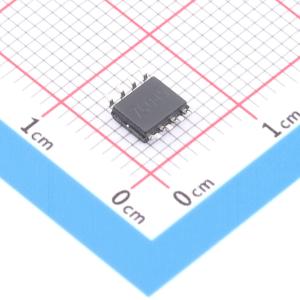

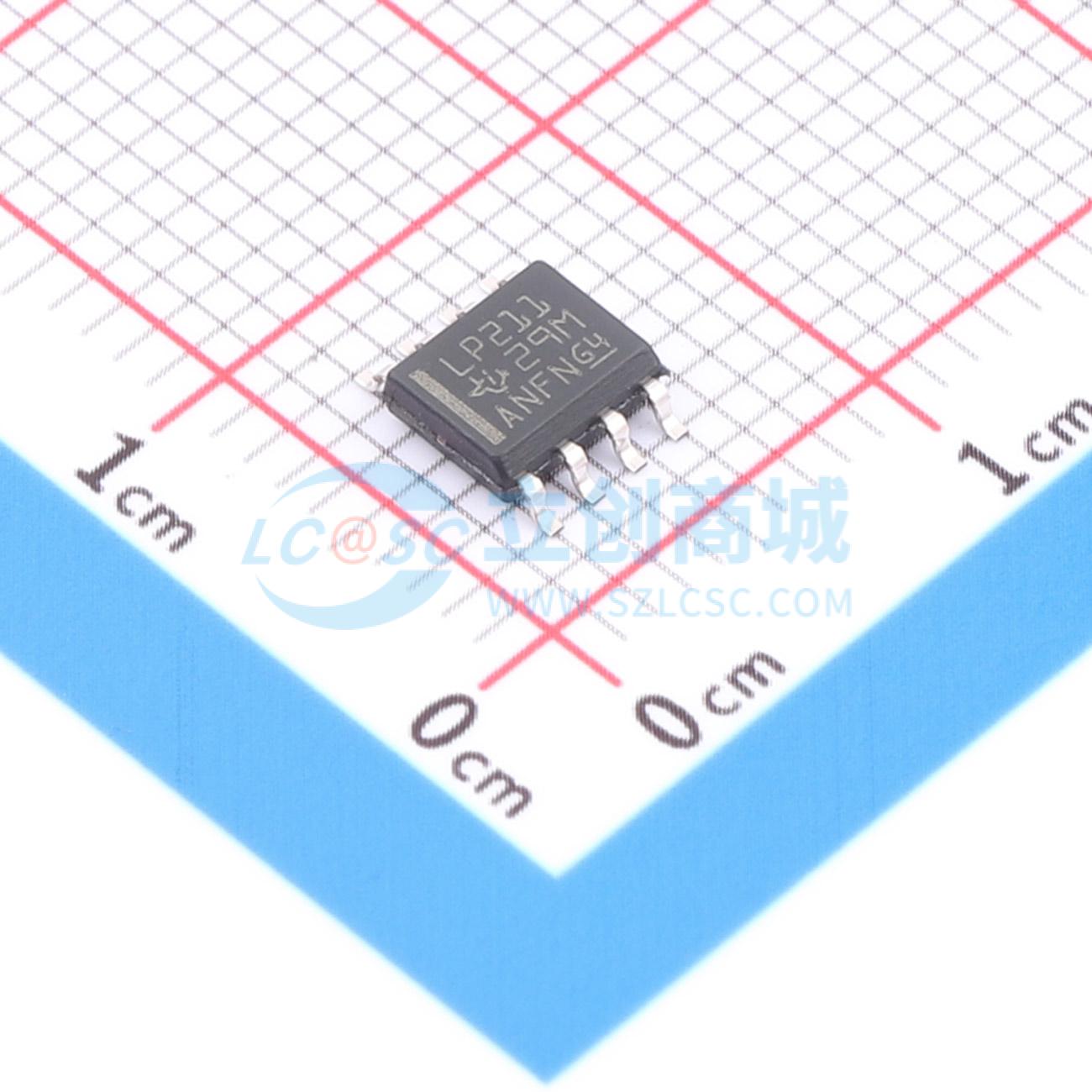

LP211DR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LP211 支持扩展温度、具有选通信号的低功耗差分比较器
品牌名称: TI(德州仪器)
商品型号: LP211DR
商品编号: C2878355
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

LP211和LP311器件是行业标准LM211和LM311器件的低功耗版本。它们采用稳定的高值离子注入电阻，可实现与LM311系列相同的功能，功耗降低30:1，响应时间仅减慢6:1。它们适合电池供电应用以及所有不需要快速响应时间的其他应用。它们可在宽范围的电源电压下工作，从±18 V到低至单路3 V电源，电流消耗低于300 μA，仍然能够驱动25 mA负载。如果采取常规预防措施，最大限度减少输出到输入或微调引脚的杂散耦合，LP211和LP311非常容易应用，不会产生振荡。此外，器件提供失调平衡功能，可最小化输入失调电压。还提供选通功能，可通过将选通引脚拉低来关断输出（与输入无关）。LP211的工作温度范围为−25℃至85℃，LP311的工作温度范围为0℃至70℃。

商品特性

5 V电源下典型漏耗为900 μW
可由±15 V电源供电，也可由低至3 V的单路电源供电
输出驱动能力为25 mA
发射极输出摆幅可低于负电源
典型响应时间为1.2 μs
输入电流低
采用±15 V电源时共模输入范围为−14.5 V 至 13.5 V
具备失调平衡和选通功能

应用领域

电池供电应用
不需要快速响应时间的应用

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	7.5mV
	输入偏置电流(Ib)	100nA
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	-

	属性	参数值
	输出类型	开集；开射
	输出模式	-
	工作温度	-25℃~+85℃
	功能特性	失调电压调零；使能/关断功能
