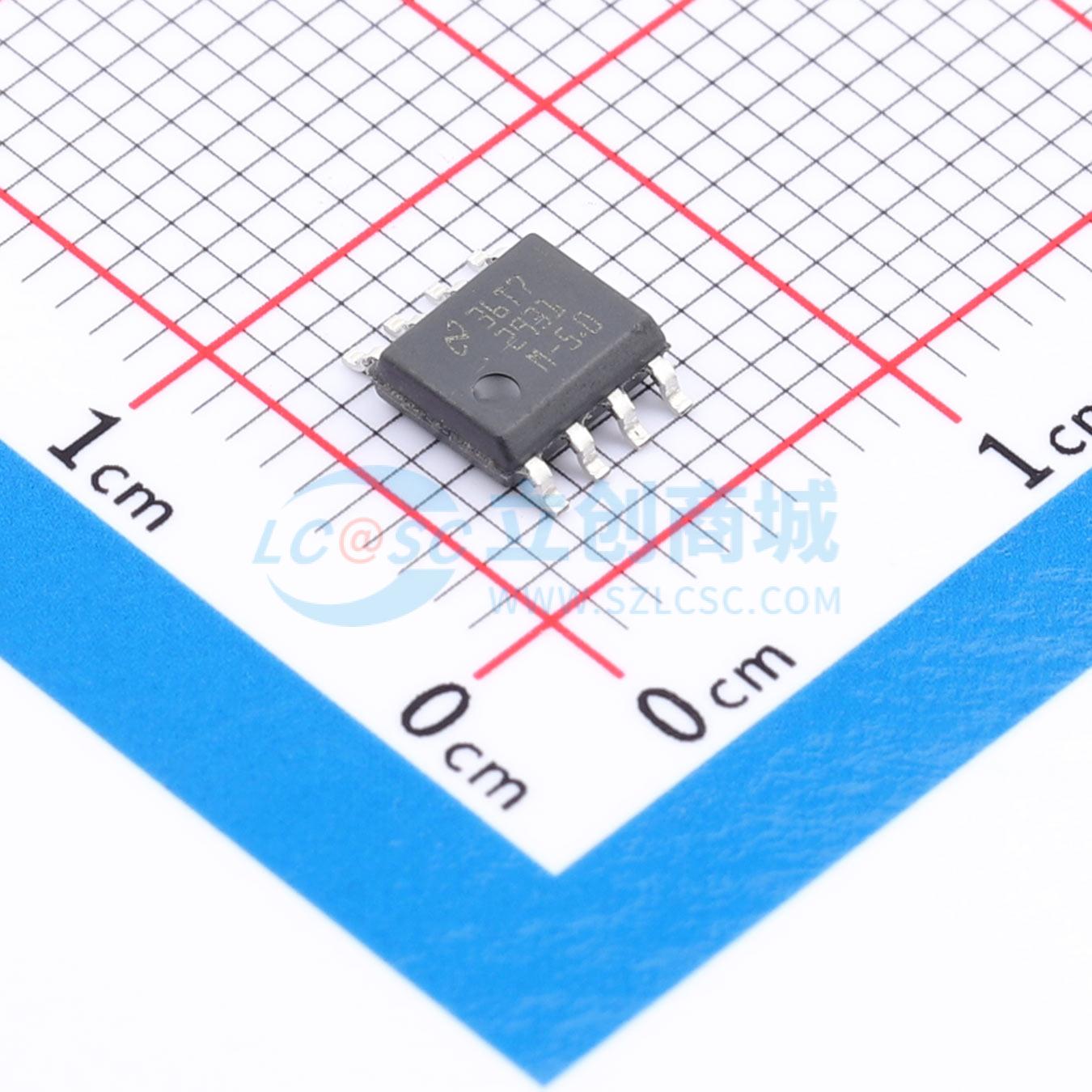

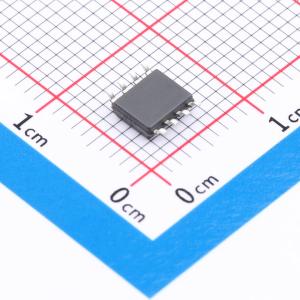

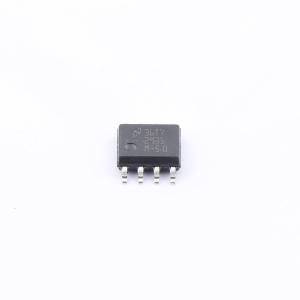

LM2931M-5.0/NOPB
100mA、26V、高 PSRR、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2931-N 100mA、26V、高 PSRR、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2931M-5.0/NOPB
- 商品编号
- C2878367
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 26V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 55dB@(120Hz) | |
| 压差 | 600mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1mA | |
| 噪声 | 500uVrms | |
| 特性 | 过热保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM2931-N 正电压稳压器在提供 10mA 负载时，静态电流极低，仅 1mA 或更低。这一独特特性以及稳压所需的极低输入输出压差（输出电流为 10mA 时为 0.2V），使 LM2931-N 成为备用电源系统的理想稳压器。其应用包括内存备用电路、CMOS 及其他低功耗处理器电源，以及要求输出电流高达 100mA 的系统。
LM2931-N 最初专为汽车应用设计，所有稳压电路都能防止电池反接或双电池跳接。在出现线路瞬变时，如负载突降（60V），稳压器的输入电压可能瞬间超过规定的最大工作电压，此时稳压器会自动关闭，以保护内部电路和负载。LM2931-N 不会因临时镜像插入而损坏。此外，它还具备常见的稳压器特性，如短路和热过载保护。
LM2931-N 系列包括固定 5V 输出（A级公差为±3.8%）或带 ON/OFF 引脚的可调输出。这两种版本均提供 TO-220 功率封装、DDPAK/TO-263 表面贴装封装和 8 引脚 SOIC 封装。固定输出版本还提供 TO-92 塑料封装。
商品特性
- 极低静态电流
- 输出电流超过 100mA
- 输入输出压差小于 0.6V
- 电池反接保护
- 60V 负载突降保护
- -50V 反向瞬态保护
- 短路保护
- 内部热过载保护
- 镜像插入保护
- 提供 TO-220、TO-92、TO-263 或 SOIC-8 封装
- 提供带 TTL 兼容开关的可调版本
